DIY – Holzlampe mit Textilkabel und Beistelltisch

Huhu ihr Lieben!

Seid ihr noch da? :) Das war mal eine lange Blogpause – eigentlich wollte ich vor meinen Skiurlaub noch einige Posts vorbereiten… Aber wie das dann immer so ist – der Koffer muss noch gepackt werden, oh Shampoo habe ich auch keins mehr, zig Mails müssen noch geschrieben werden, Päckchen müssen gepackt werden und ach ja, ich wollte ja auch noch fix bei einer Konferenz vorbei schauen. Zack saß ich im Auto in Richtung Lech in Österreich und habe natürlich keinen Post mehr vorbereitet.

2015-02-20 17.21.21

Dafür starten wir jetzt mit einem Moooooonsterbeitrag – er ist ein bisschen länger geworden :)

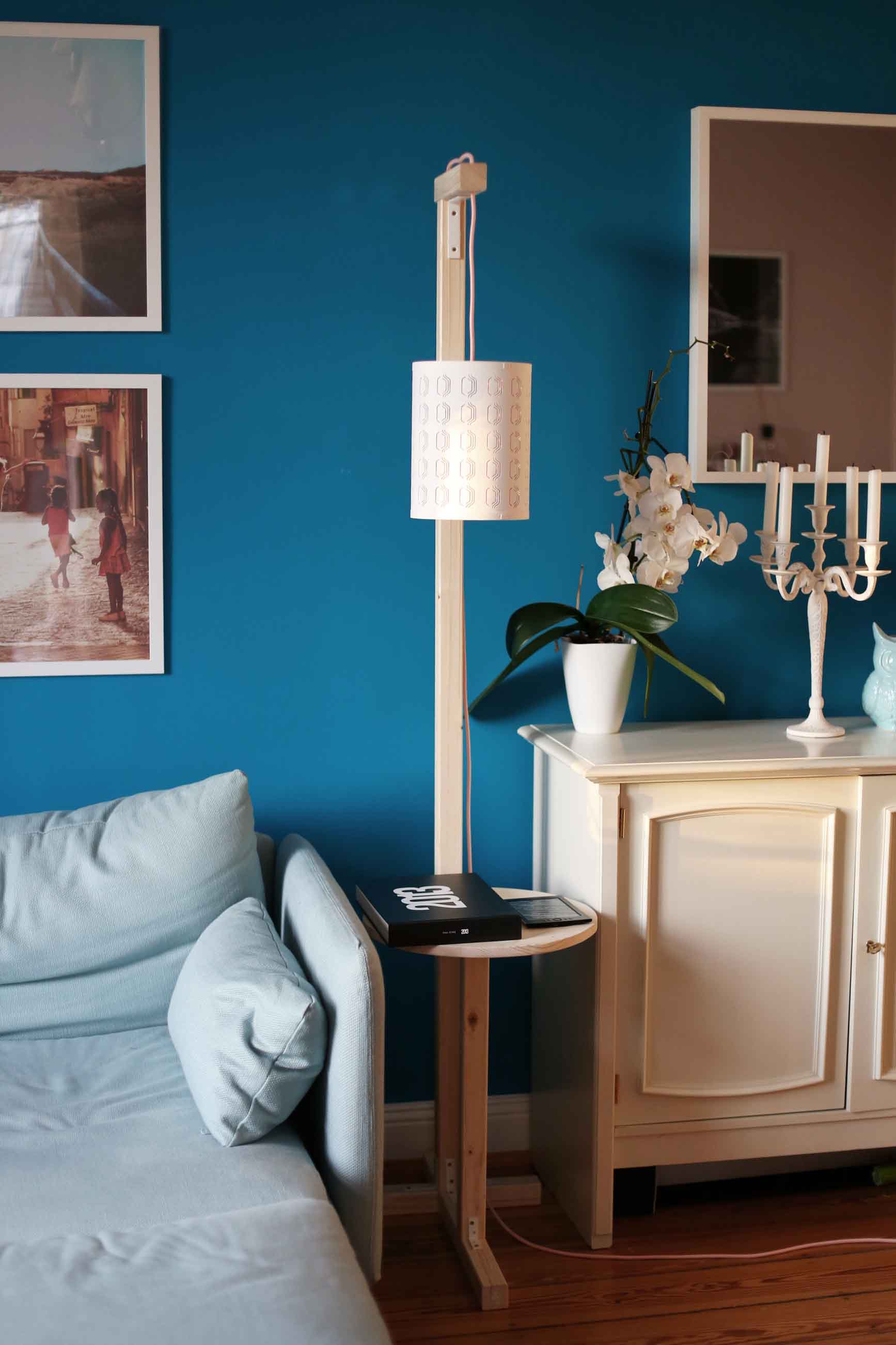

Letztes Jahr hatte ich im Internet diese Lampe gefunden. Habe natürlich mal wieder zu lange gewartet, bis sie nicht mehr da war und außerdem fand ich 300 Euro dann doch ein bisschen viel… Aber selbst ist die Frau, nicht wahr? Hat ja nur ein Jahr gedauert bis zur Umsetzung :)

IMG_2837

Die Lampe fand ich einfach super praktisch, wegen des Beistelltisches. Wer sieht sich da bitte nicht bereits mit einer Tasse Tee oder Kaffee auf einen Sessel sitzen, ein gutes Buch dazu und daneben Lampe plus Tisch. Perfekt für mich (auch wenn wirklich jeder Mann zuerst gefragt hat “Ist das ein Hocker?” – Ja genau, das ist ein Hocker, damit die Lampe darüber einen Heiligenschein erzeugt… Tssss ;)).

Das Beste ist: Die Kosten für die Lampe sind unter 60 Euro geblieben. Ein Schnäppchen wie ich finde :)

Das braucht man:

  • 350 cm Vierkantholz, ich habe hier welches mit einem Durchmesser von 44mm genommen
  • Eine Holzplatte, ca. 40 x 40 cm und 2 cm dick
  • ein Lampenset, ich habe dieses hier genommen (in rosa, ist klar, oder?)
  • Eine Schleifmaschine, ich benutze für so kleine Sachen seit einiger Zeit den handlichen Multischleifer PSM Primo. Er ist ideal für kleine und schnelle Projekte.
  • Eine Stichsäge
  • Eine Bohrmaschine
  • Holzschrauben, Verbindungswinkel, eine Zange und Cutter
  • Einen Lampenschirm

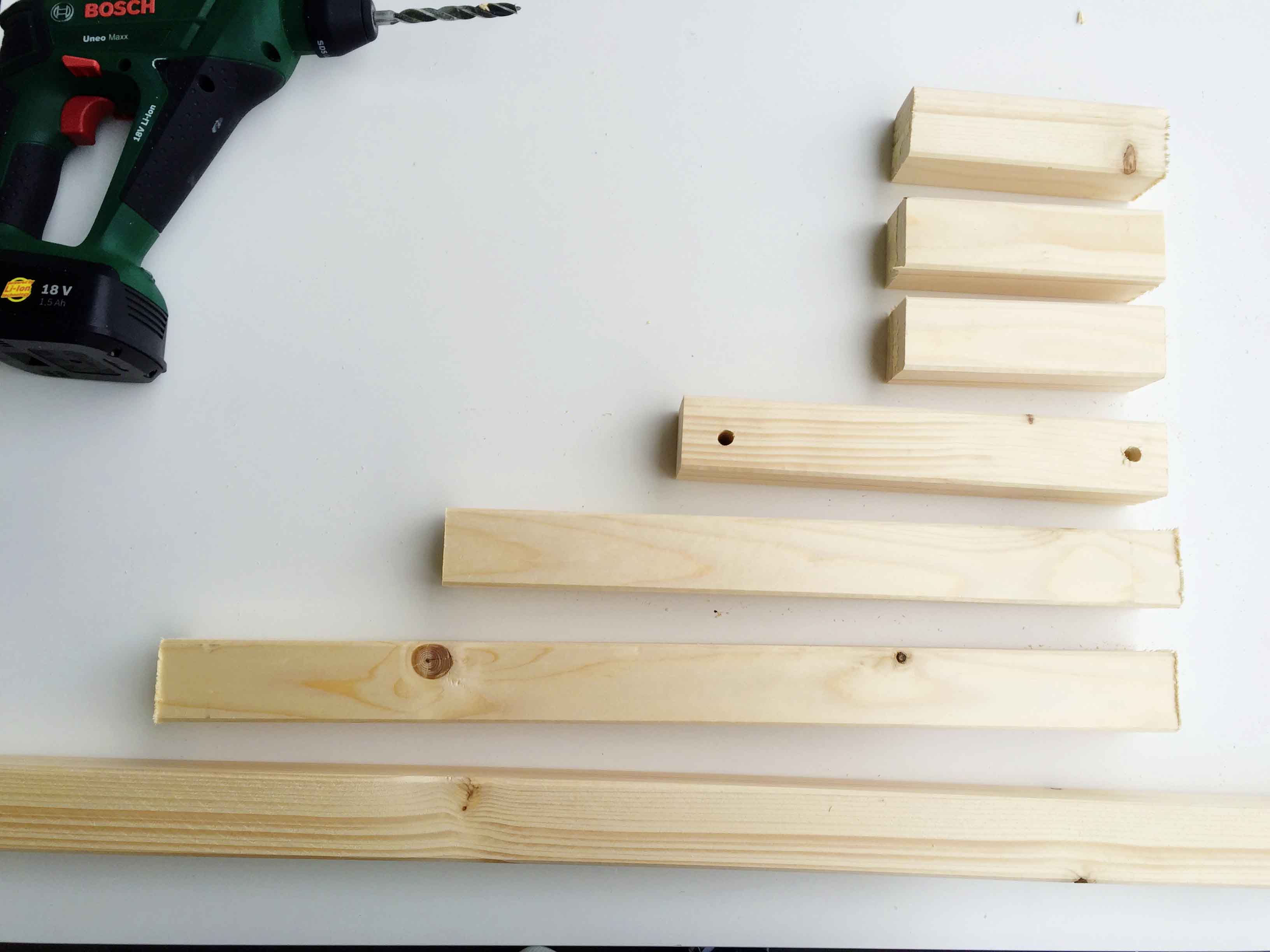

Lampe18

Zunächst einmal wird das Vierkantholz mit der Stichsäge auf die gewünschte Länge zugesägt. Bei mir war das:

  • 180 cm für den längsten Balken, der die Höhe der Lampe bestimmt.
  • 28 cm für das obere Lampenstück, in dieses werden zwei Löcher gebohrt, durch das später das Textilkabel geführt wird.
  • 41 cm für das untere Holzstück wo später der Tisch platziert wird
  • 3 x 15 cm für die drei restlichen Fußstücke aus Holz
  • 55 cm für die Höhe des Tisches
  • Das Rechteckige Brett habe ich rund ausgesägt, mit einem Durchmesser von ca. 38cm

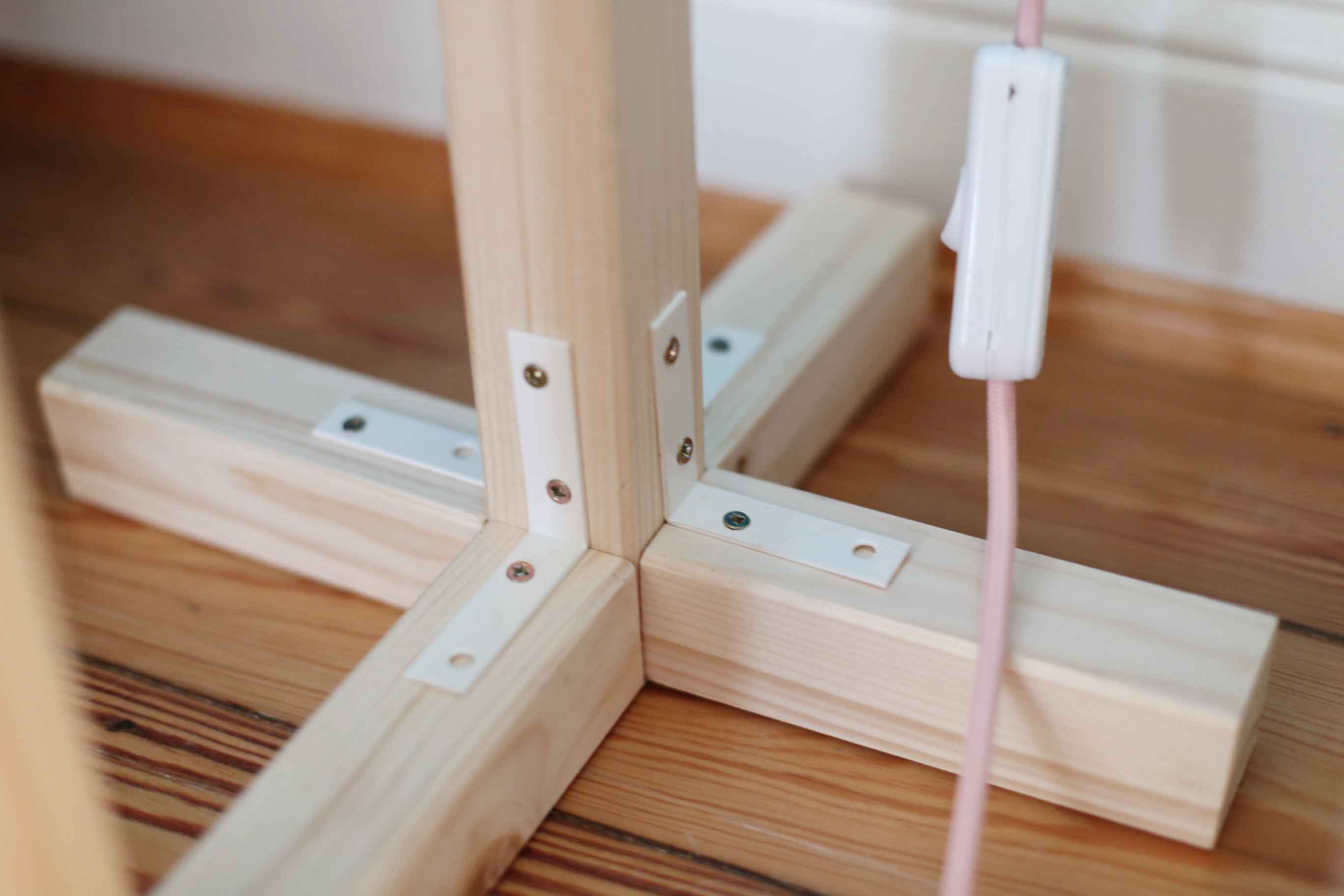

Auf dem folgenden Bild sieht man, wie der Lampenfuß am Ende aussehen soll.

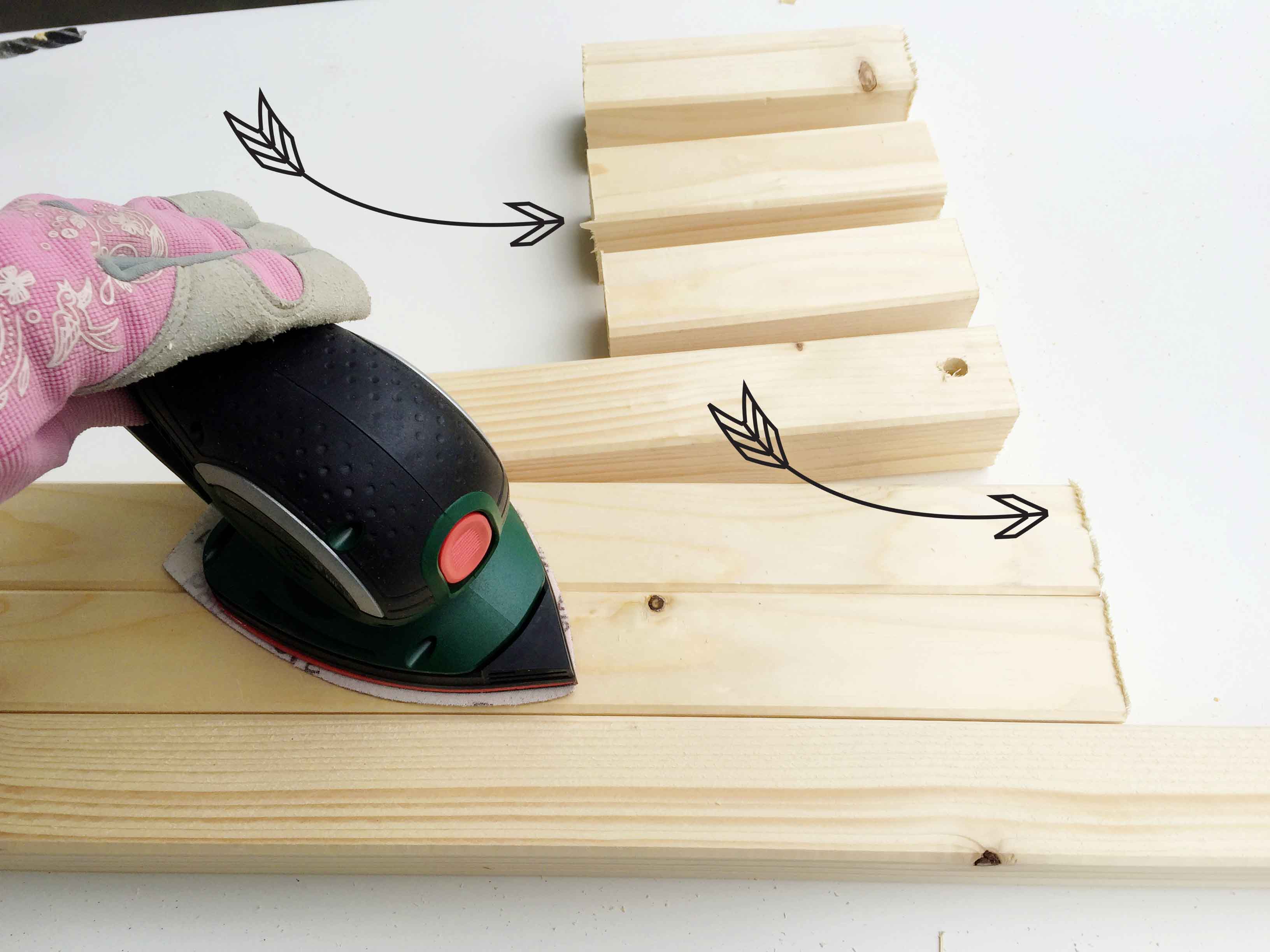

IMG_2855Zunächst einmal werden aber die Kanten der zugeschnittenen Holzstücke geglättet. Mit der kleinen Handschleifmaschine kann man die ausgefransten Ecken sehr schnell glätten und auch das Holz anschleifen, wenn man die Lampe später noch lasieren oder anstreichen möchte.

Lampe19

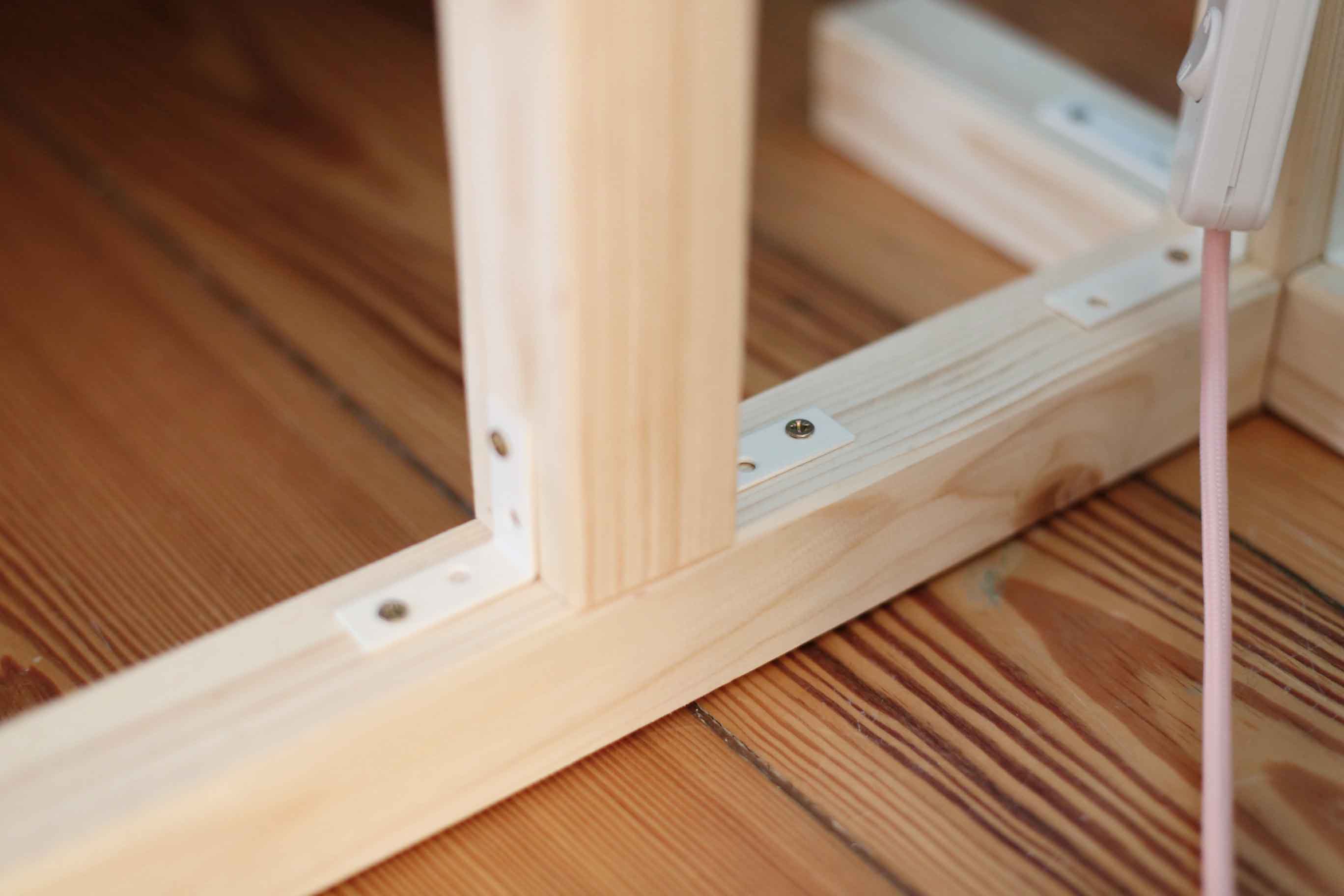

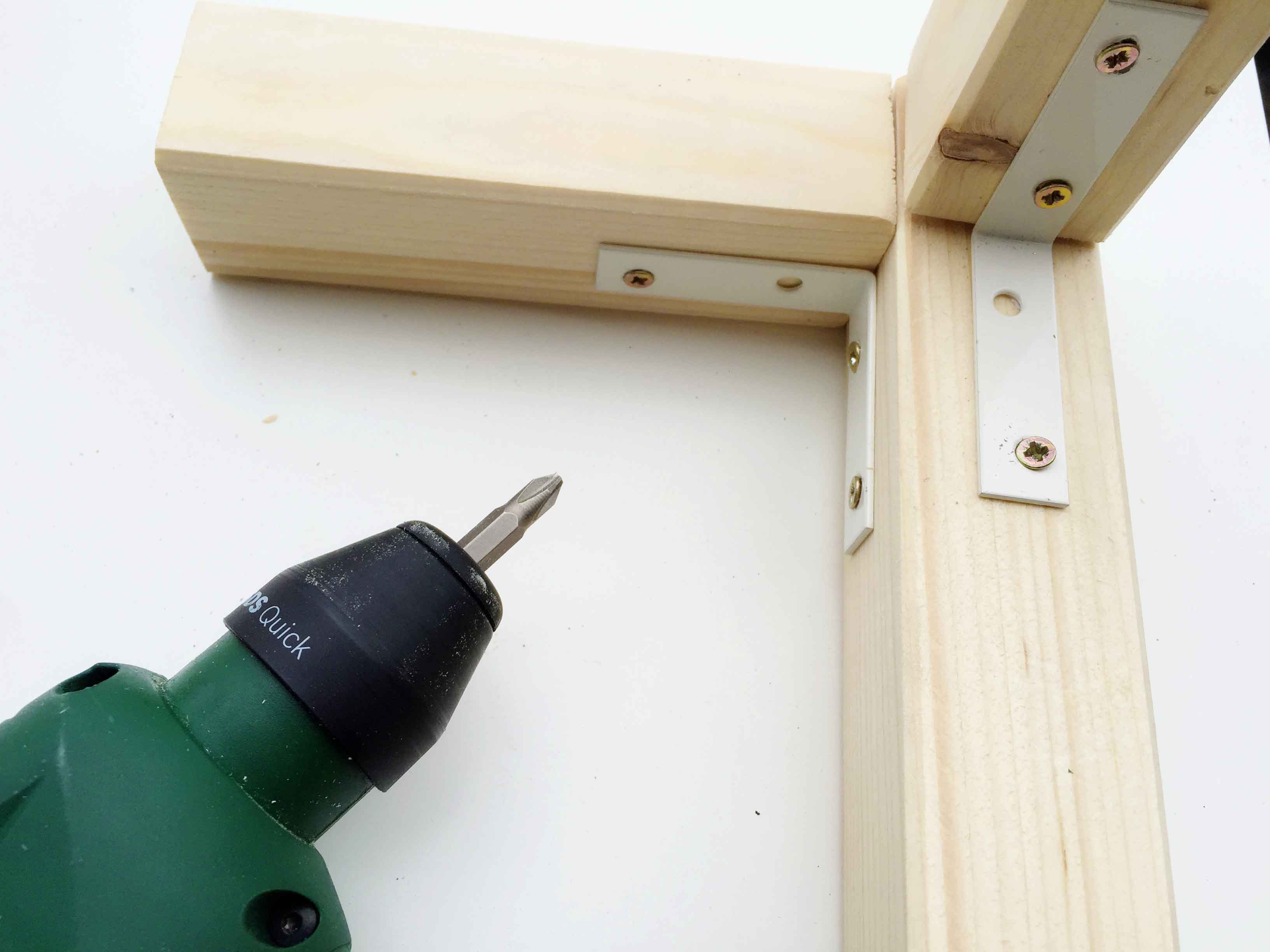

Die 4 Holzstücke für den Fuß (3 x 15 cm und 1 x 41cm) werden an das 180cm lange Holzstück mit Hilfe von Winkeln befestigt. Wem das noch nicht stabil genug ist, kann von unten noch schräg Holzschrauben in das Holz versenken.

Lampe20

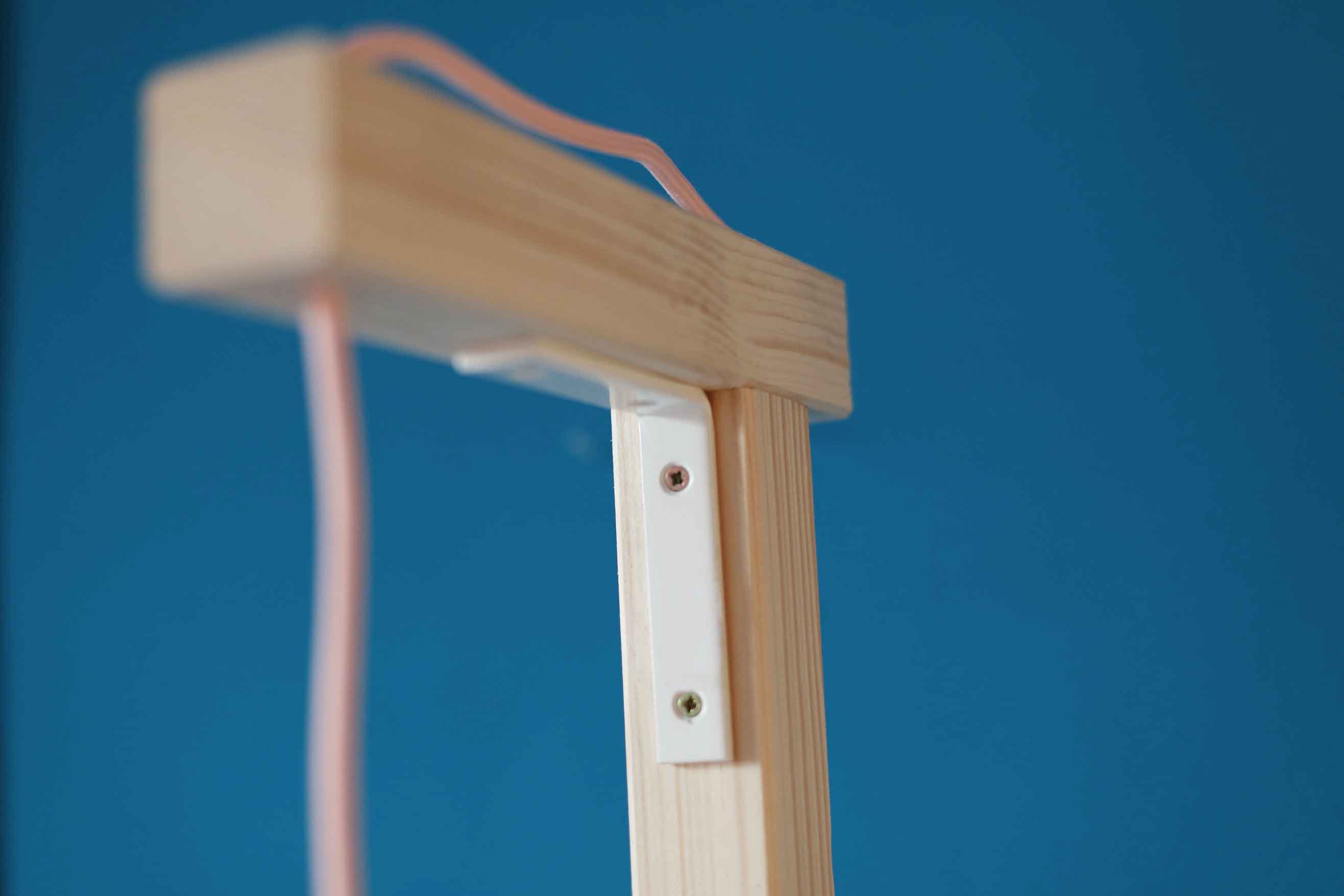

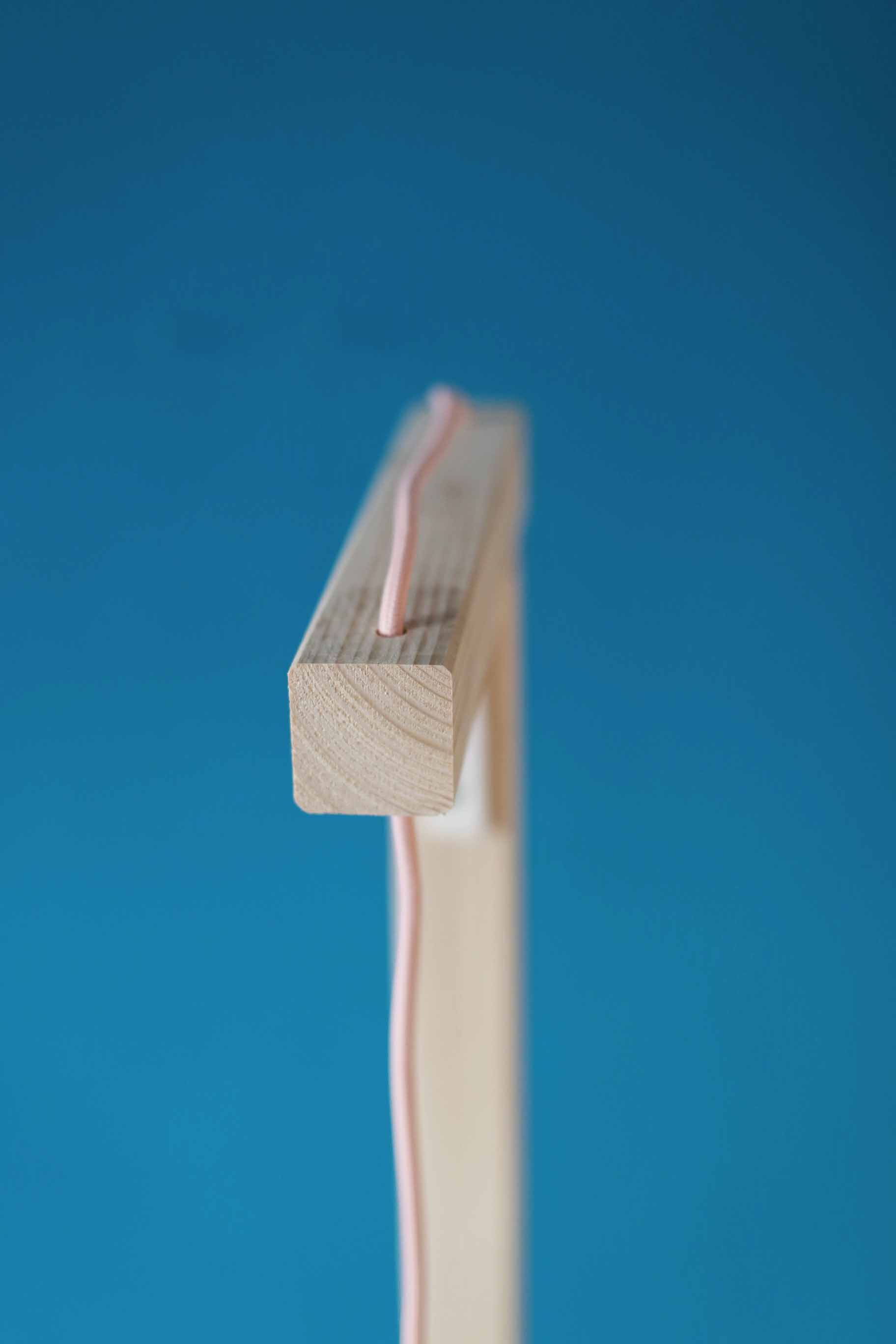

Genau so verfährt man auch mit dem Holzstück für den Tisch und für die Strebe oben, wo das Kabel später durchgeführt wird.

IMG_2858

IMG_2847

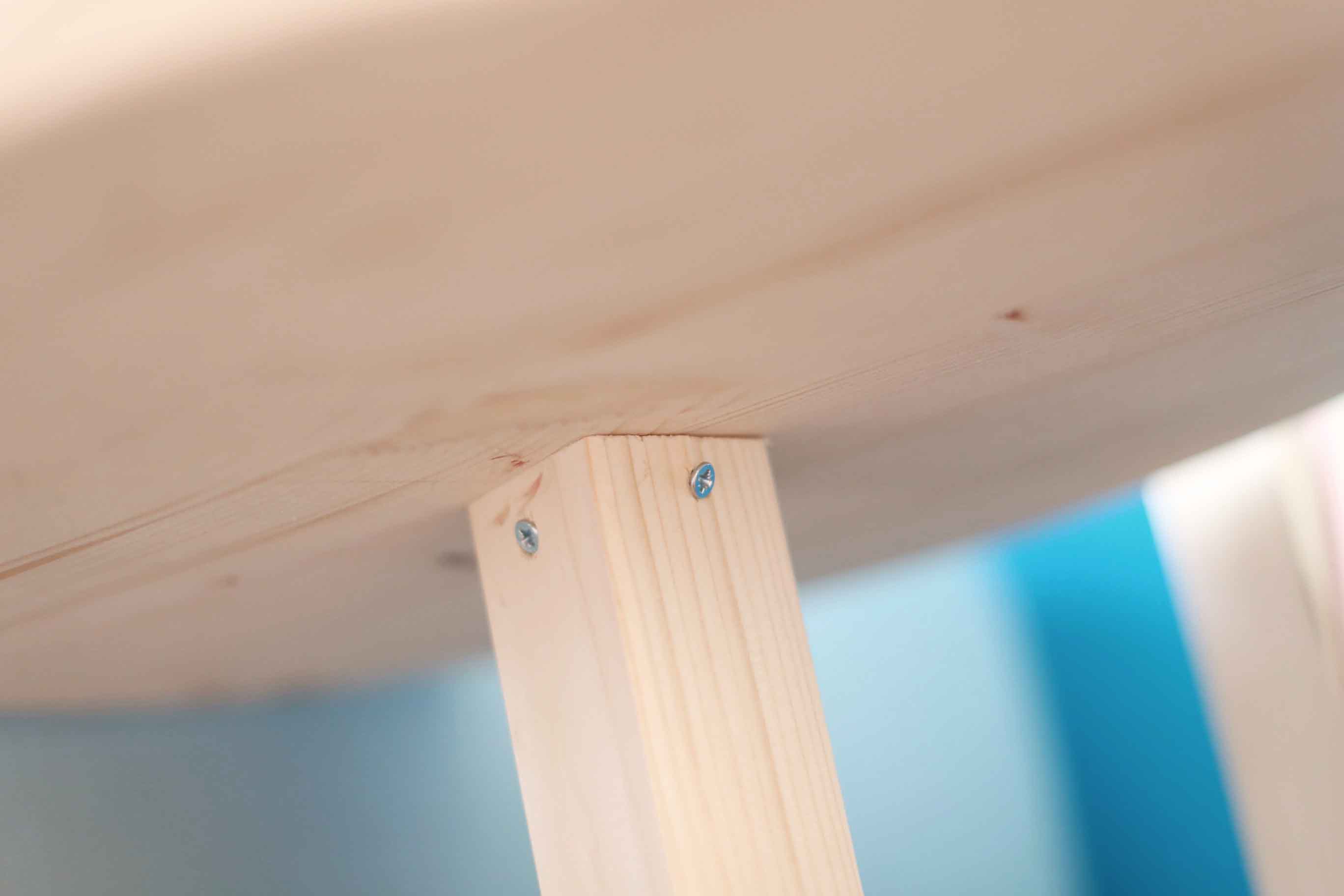

Die runde Holzplatte wird mit 4 Holzschrauben an das 55cm lange Holzstück befestigt. Ja es ist ein bisschen gepfuscht, aber das sieht hier ja keiner und es hält wie eine eins ;)
IMG_2859

Jetzt ging es an die Lampe und das Textilkabel. Dort hatte ich zum Glück Hilfe von meinem Dad (danke Papa :)), denn ich hatte keine Ahnung wie ich jetzt aus dem Kabel, dem Schalter usw eine Lampe hinbekomme. Ich zeige euch gerne wie ich es gemacht habe, möchte aber betonen, dass dies keine Anleitung von einem Elektriker ist, ich keine Gewähr dafür übernehme und das immer ein Elektriker zu Rate gezogen werden sollte bei solchen Sachen.

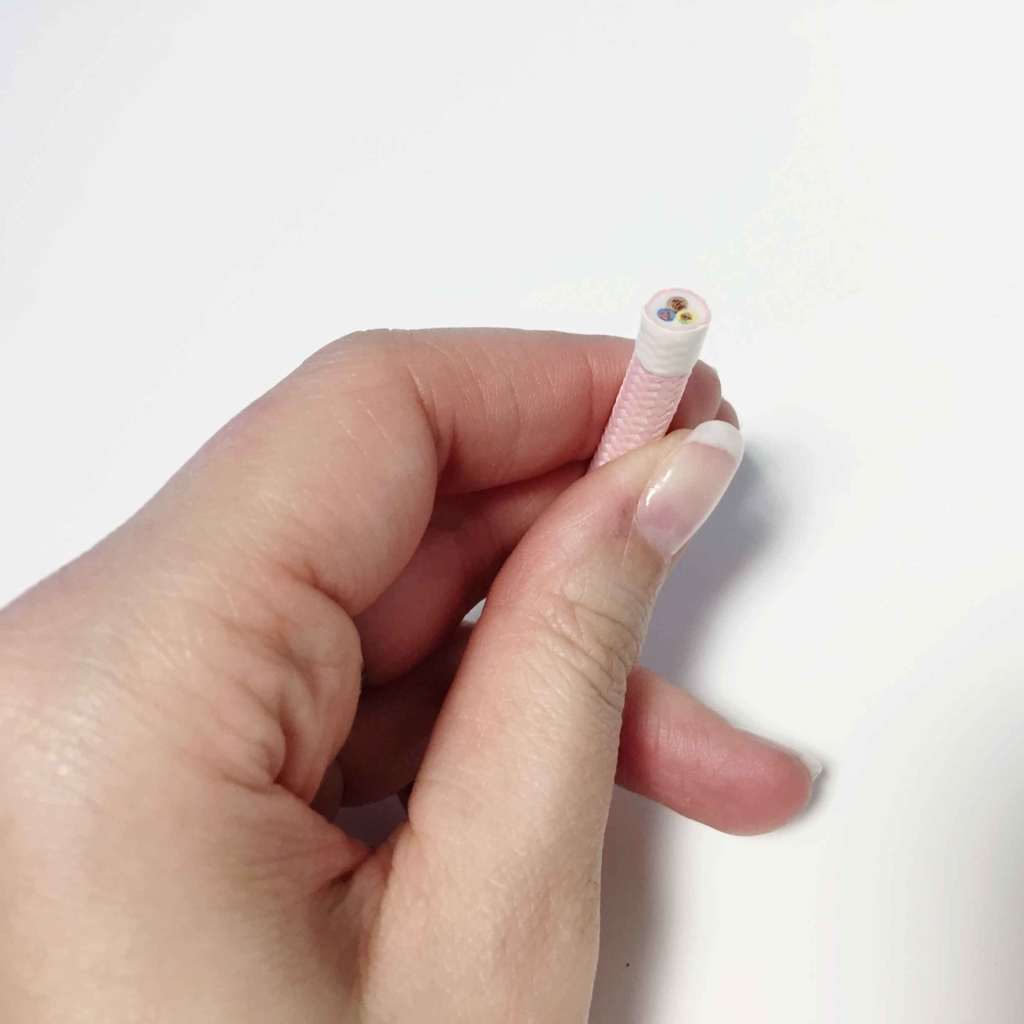

Zunächst einmal nehmt ihr das Textilkabel und kürzt es auf die gewünschte Länge, indem ihr das komplette Kabel einfach durchschneidet.

Lampe1

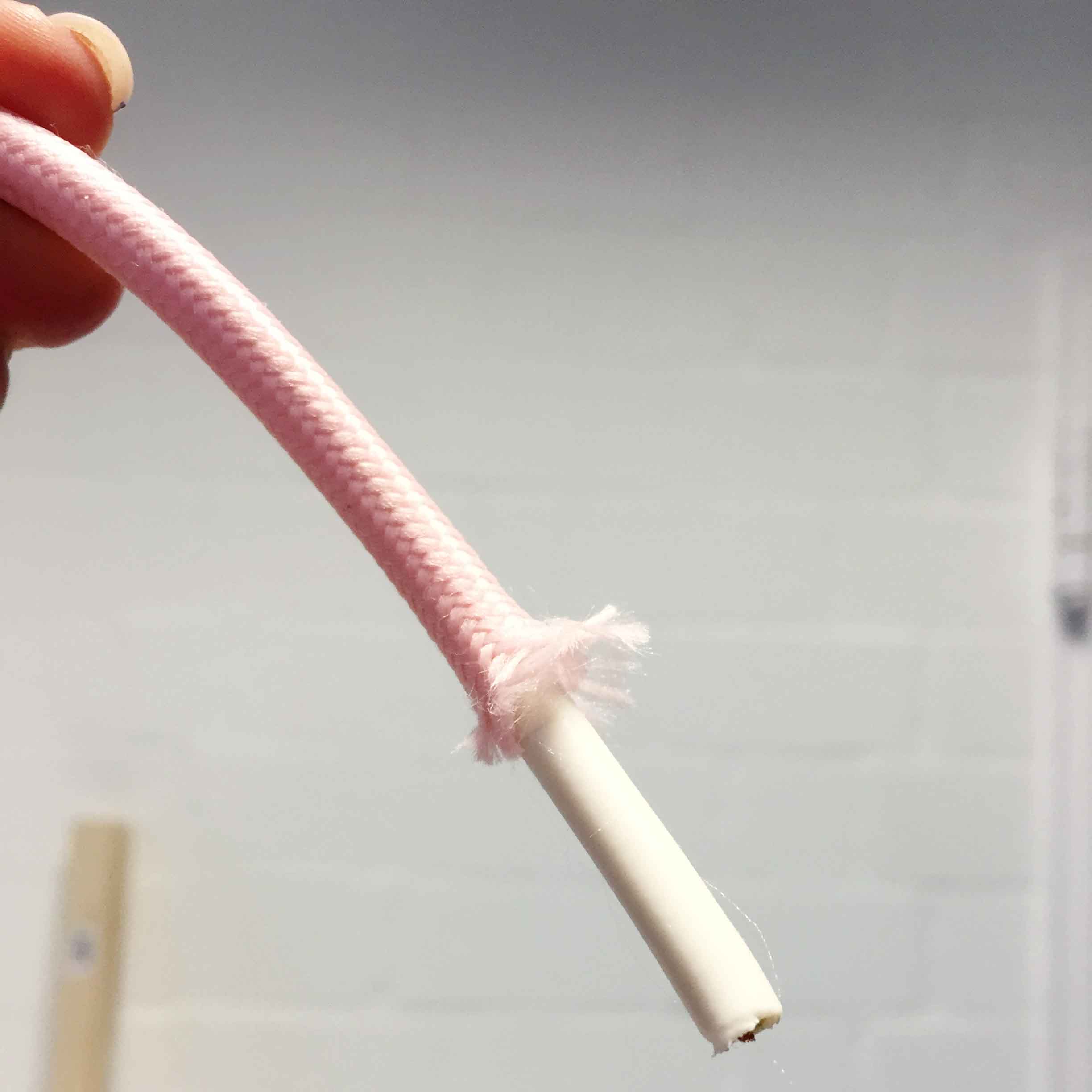

Nun legt ihr das Kabel frei. Dafür zunächst mit einem scharfen Cutter ein Stück von der Textilhülle entfernen (einfach rund herum den Stoff leicht anritzen)

Lampe2

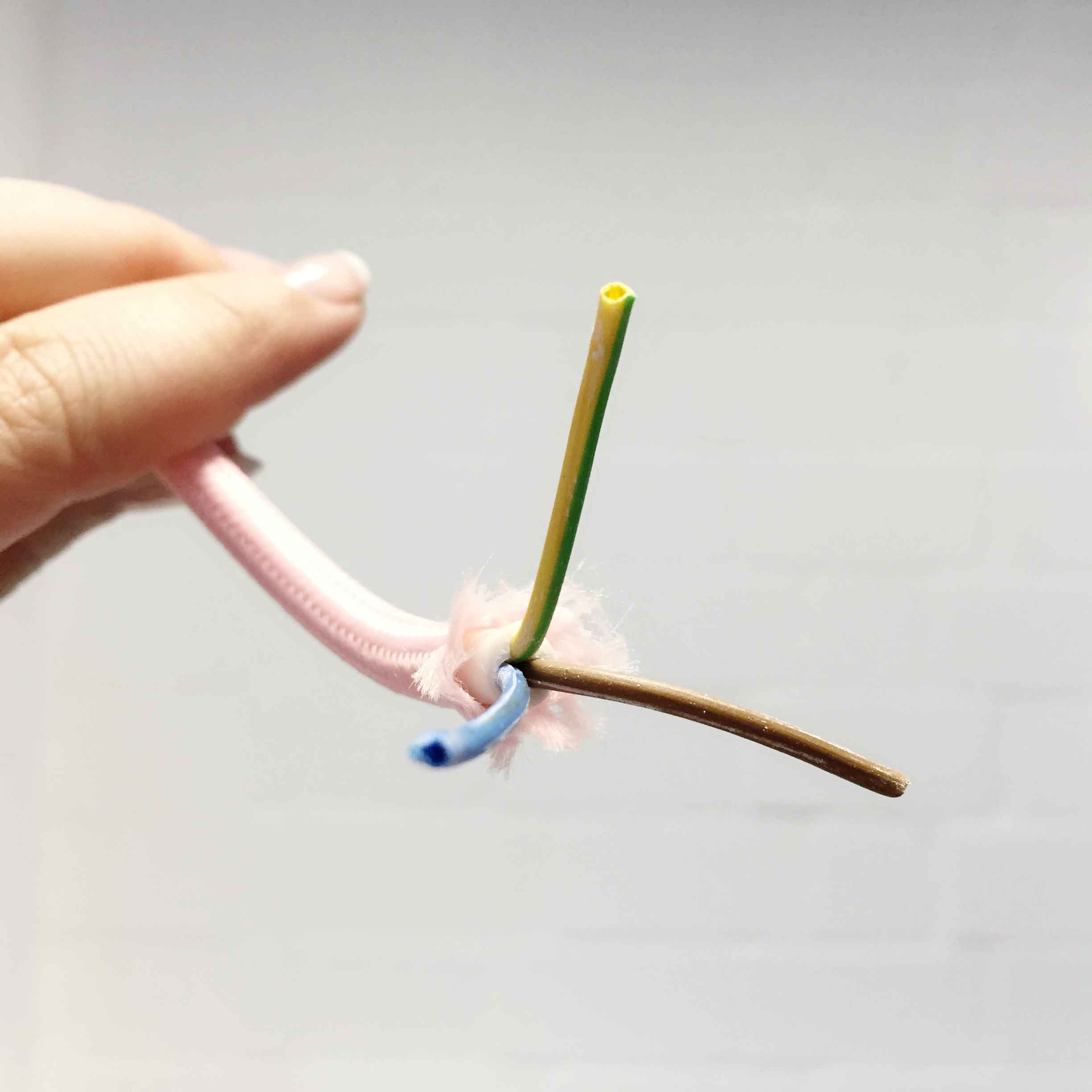

Genau das selbe macht ihr nun mit der weißen Hülle, die die 3 Kabel innen schützt. So sehen die drei Kabel nun aus. Ich habe das Kabel für die Erdung (das gelb-grüne) abgeschnitten, da ich es hier nicht brauchte. Bitte informiert euch auch hier bei einen Fachmann, ob ihr das Kabel braucht oder nicht!

Lampe3

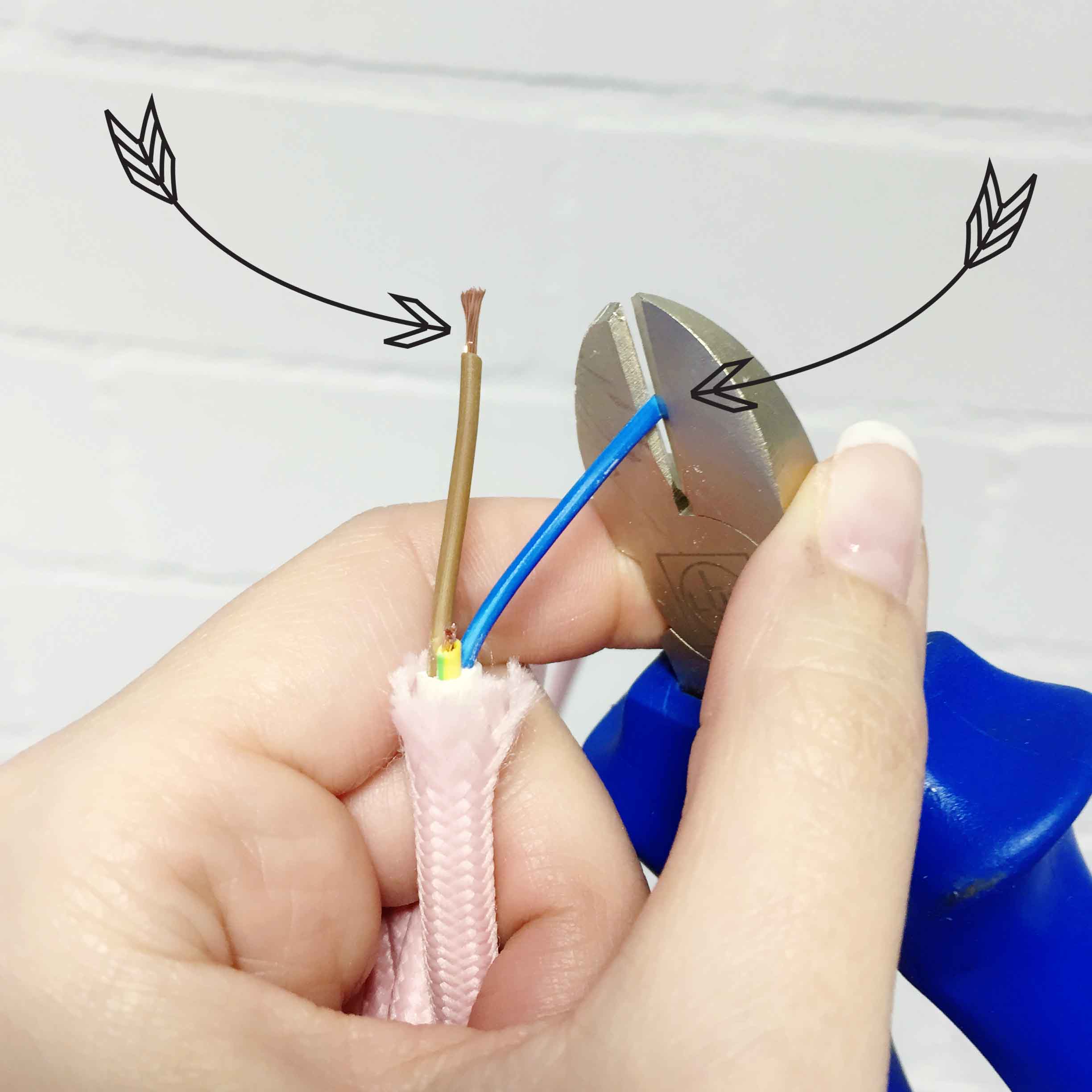

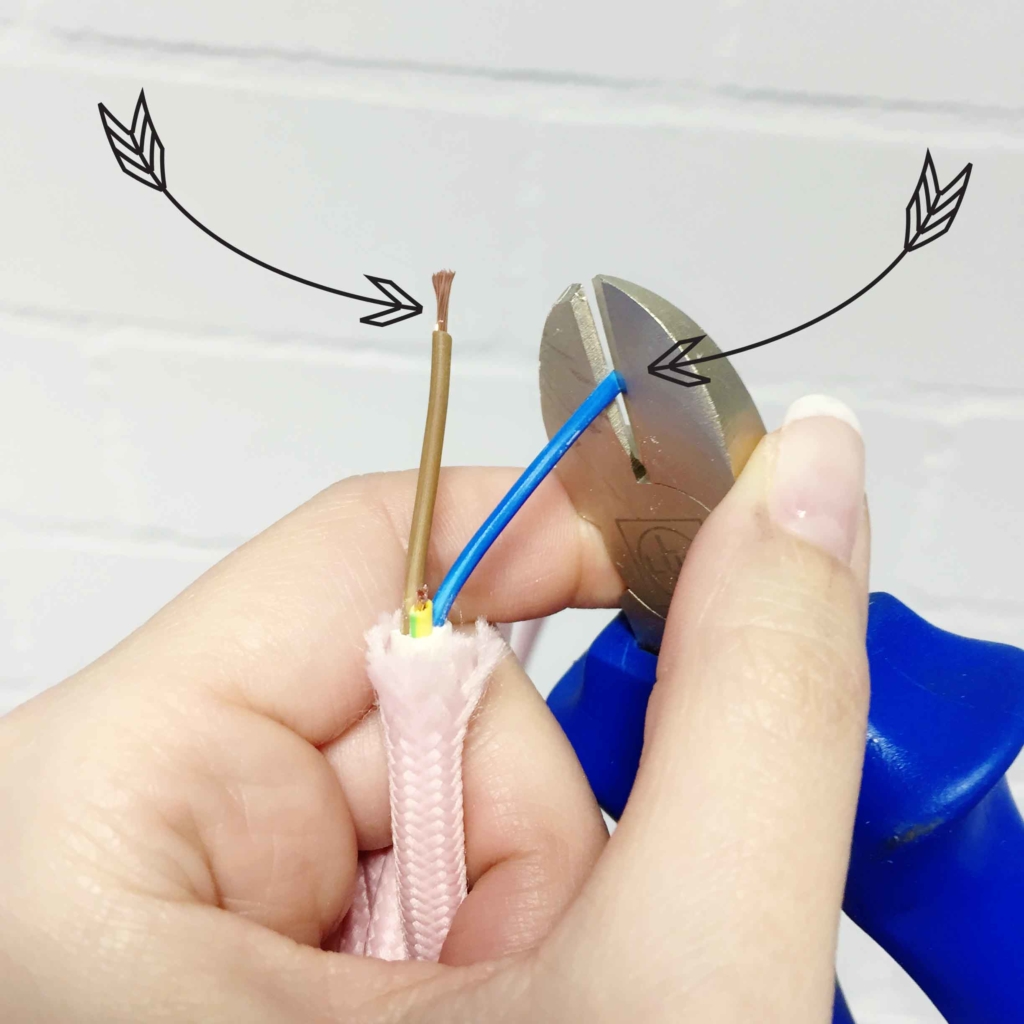

Das Kabel für die Erdung habe ich also mit einer normalen Zange gekappt. Bei den beiden verbleibenden Kabel habe ich die Ummantelung ganz vorsichtig mit einer Zange abgemacht. Dafür die Zange nur ganz ganz leicht zukneifen, um 90 Grad drehen, wieder ganz leicht zukneifen, sodass die Hülle überall leicht angedrückt ist und dann nach oben hin, immer noch mit leichtem Druck, die Ummantelung abziehen/abreißen. Das kann ein bisschen Übung erfordern, klappte bei mir nach dem 2. Versuch aber anstandslos ;) Natürlich gibt es auch extra Isolierzangen dafür, so eine hatte ich allerdings gerade nicht zur Hand.

Lampe4

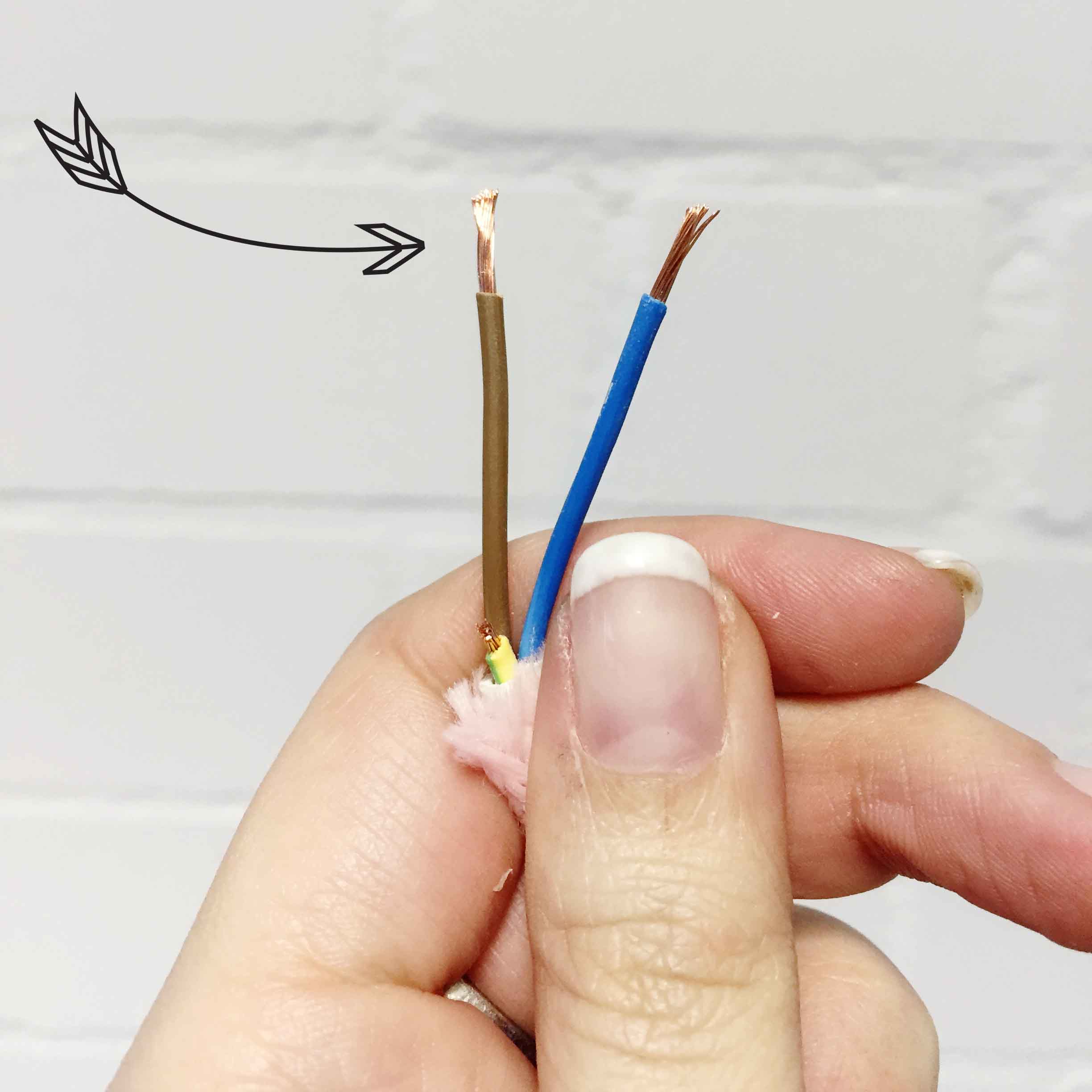

Die freiliegenden Kabelenden ein bisschen zwirbeln, damit die feinen Drähte nicht auseinander stehen.

Lampe5

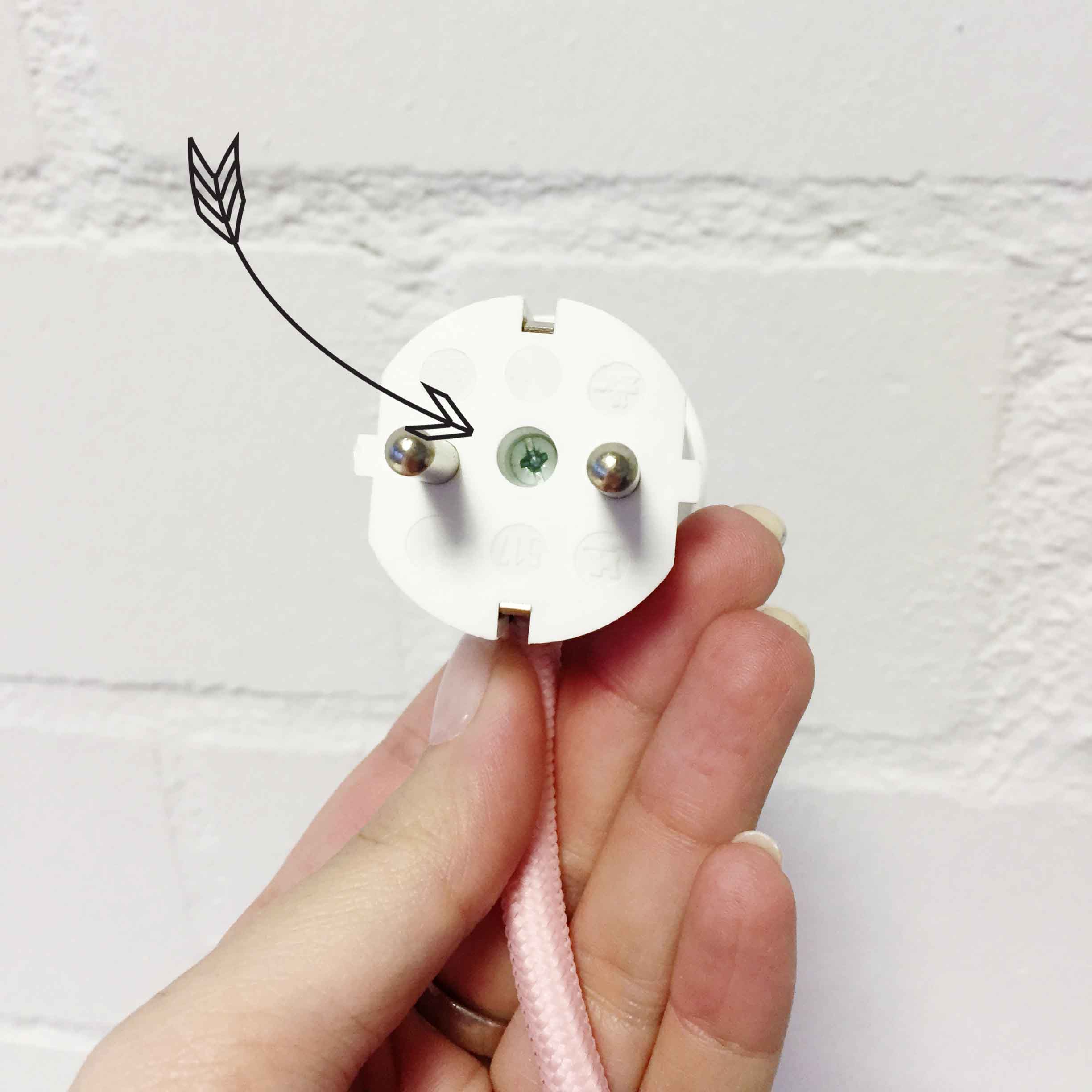

Beim Stecker nun die Schraube zunächst lösen. Ich habe vergessen davon ein Bild zu machen, bevor das Kabel dran war, denkt es euch hier einfach weg ;)

Lampe6

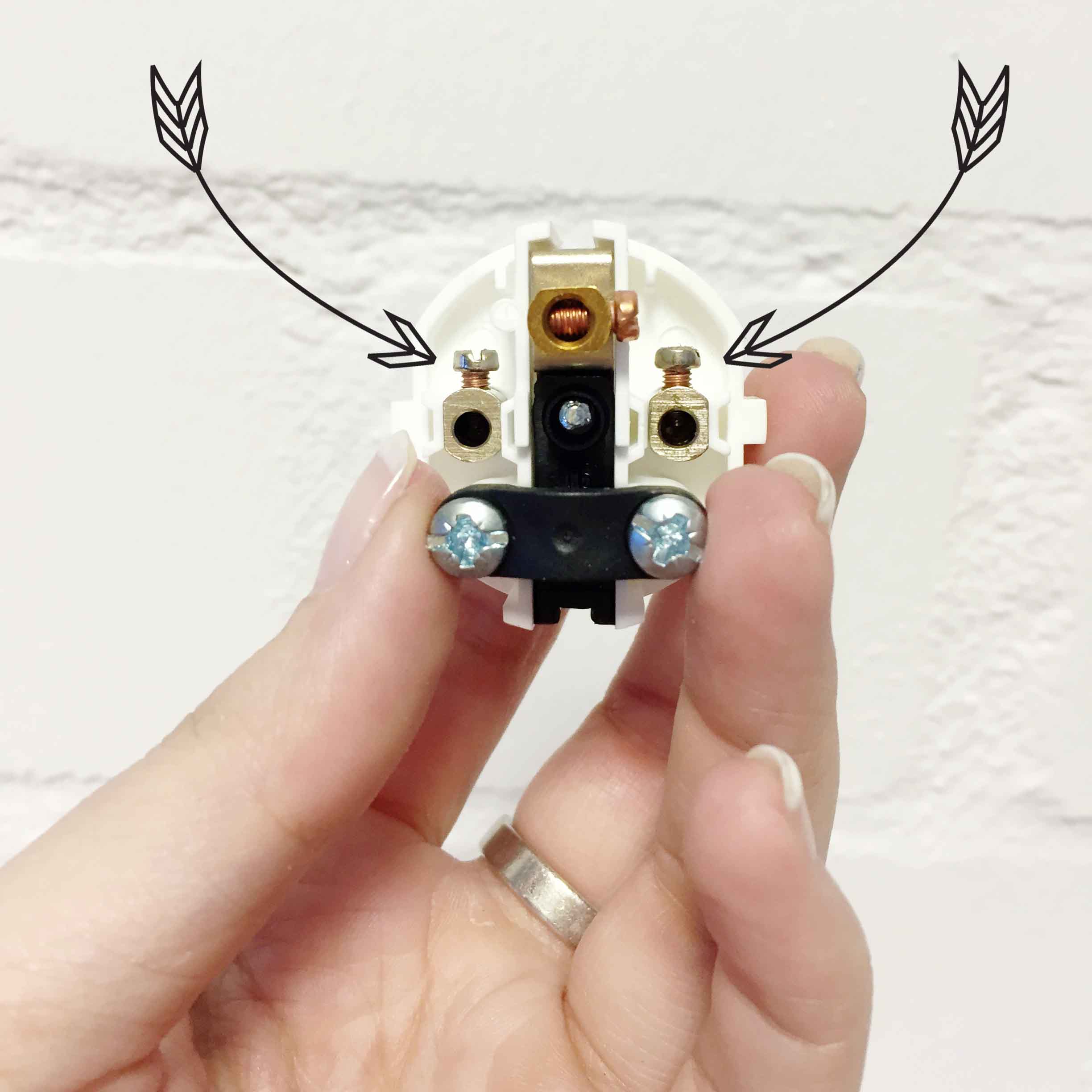

Nun die beiden Schrauben lockern, dort kommen die Kabel rein (wenn ihr das Kabel für die Erdung verwendet, wird auch die Schraube etwas weiter oben in der Mitte gelockert)

Lampe7

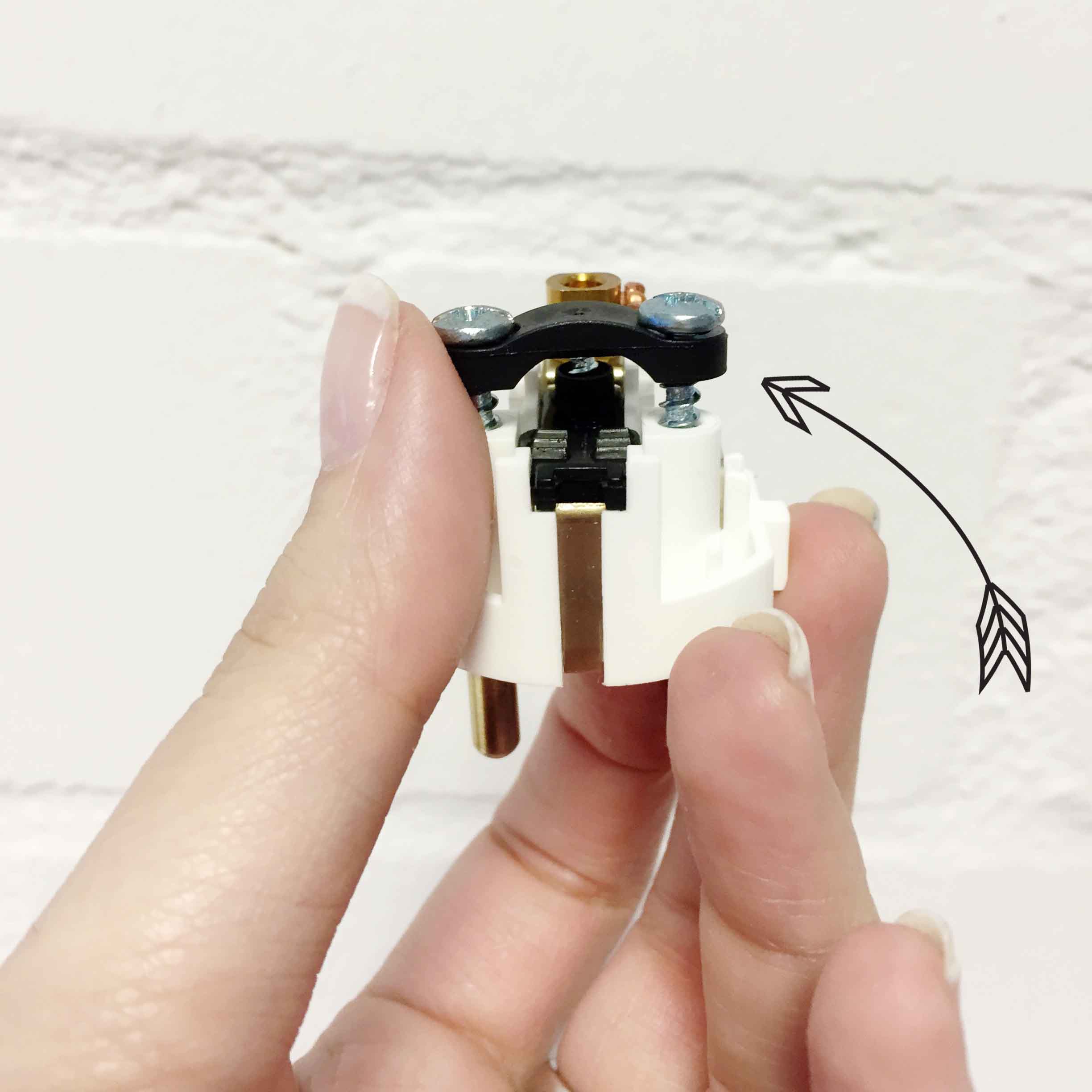

Die beiden größeren Schrauben auch lockern oder ganz lösen. Hier kommt das Kabel durch. Ich finde es bei einem Textilkabel einfacher, wenn man das schwarze Plastikstück ganz abmacht.

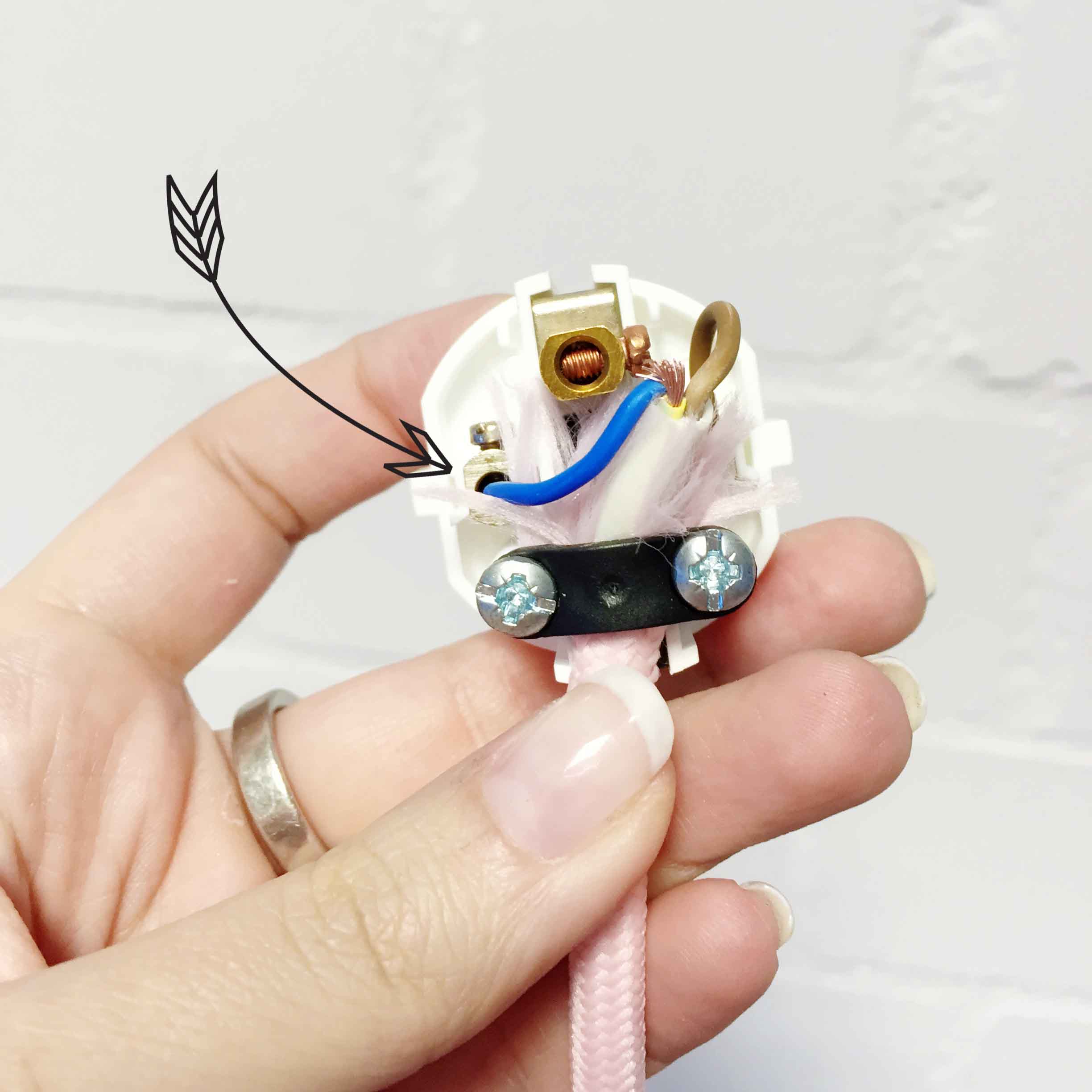

Lampe8Nun werden die beiden Kabel rechts und links in die kleinen Löcher eingeführt (ob das blaue rechts oder links ist, ist egal) und die kleinen Schrauben wieder festgezogen. Wichtig ist immer, dass sich die Drähte nicht berühren! Daher nicht zu viel von der blauen und braunen Ummantelung wegnehmen.Das Kabel so weit hochschieben, dass das Textilkabel am unteren Ende “hübsch” aus dem Stecker kommt :) Die größeren Schrauben mit der schwarzen Plastikabdeckung wieder festschrauben.

Lampe9

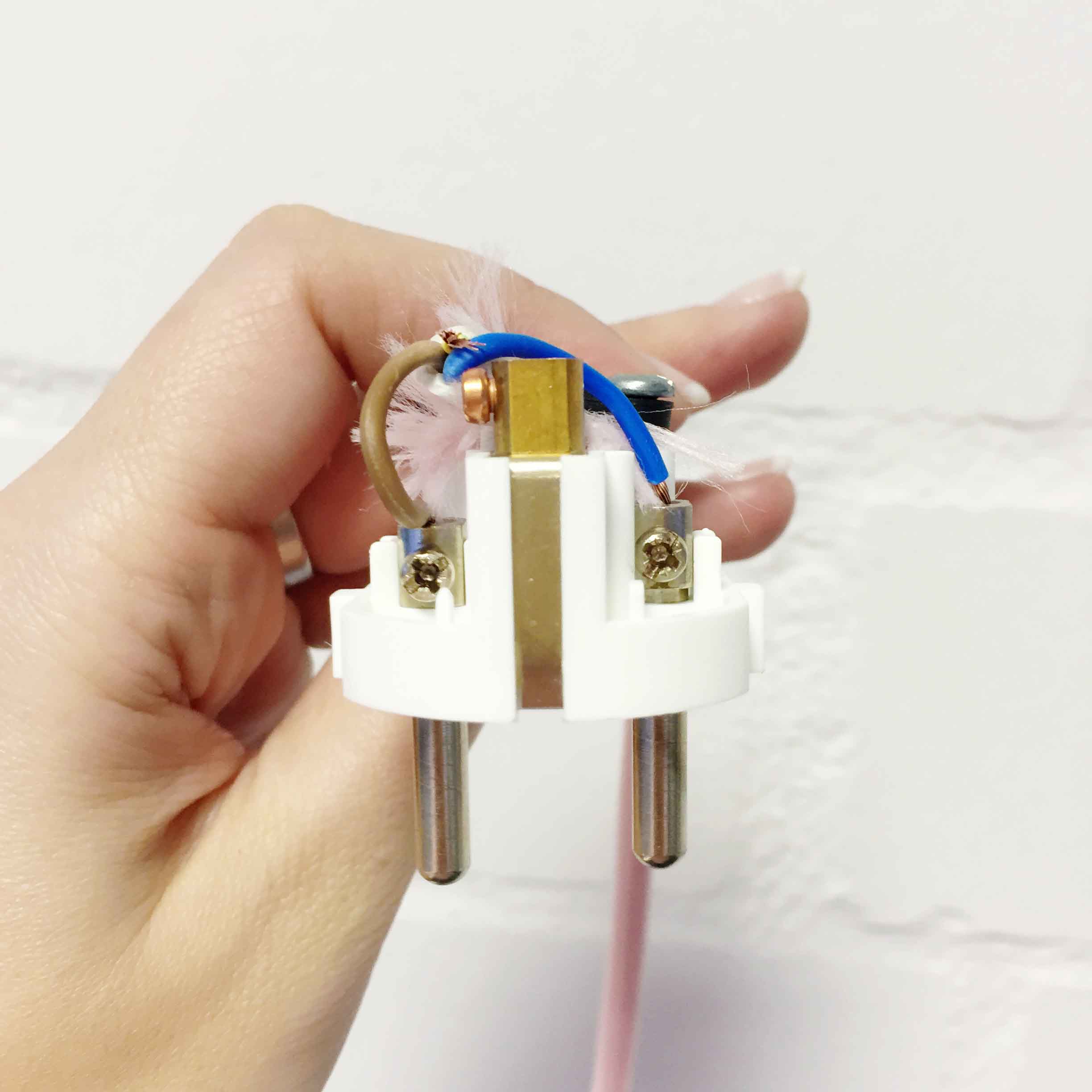

So sieht das ganze aus einer anderen Perspektive aus. Nun die weiße Platikkappe wieder drauf stecken und die Schraube festziehen.

Lampe10

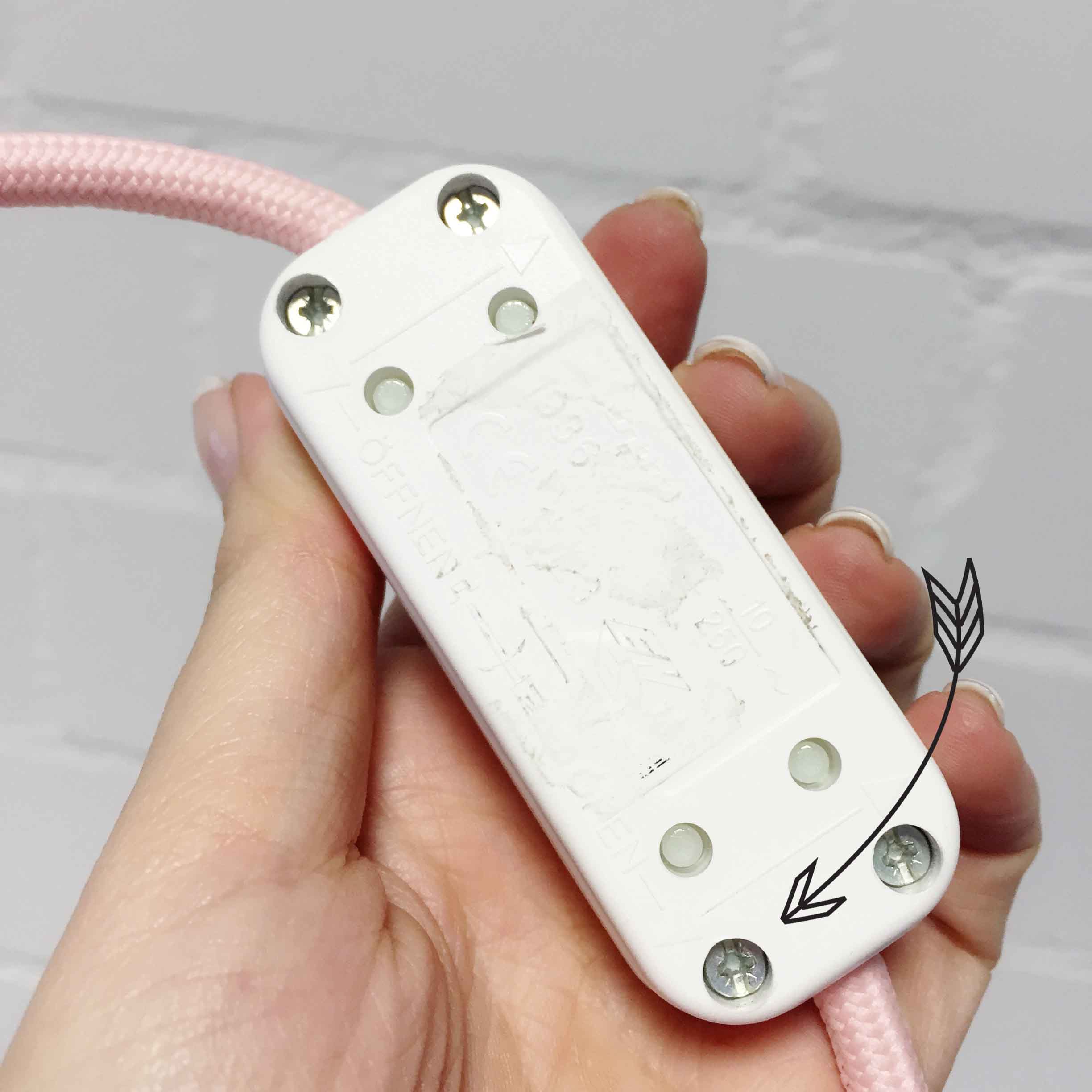

Bei dem Kippschalter habe ich das Bild auch erst hinterher gemacht – bitte wieder das Kabel weg denken :) Auch hier die Kappe ab machen und ich habe hier die 4 Schrauben auch komplett gelöst. Auf der anderen Seite ist wieder das schwarze Plastikteil, wo das Kabel durchgeführt werden soll. Das Kabel muss jetzt natürlich einmal dort gekappt werden, wo ihr den Kippschalter haben möchtet. Die Kabel legt ihr wieder genau wie oben beschrieben frei, nur dieses Mal nicht nur einmal, sondern zweimal.

Lampe11

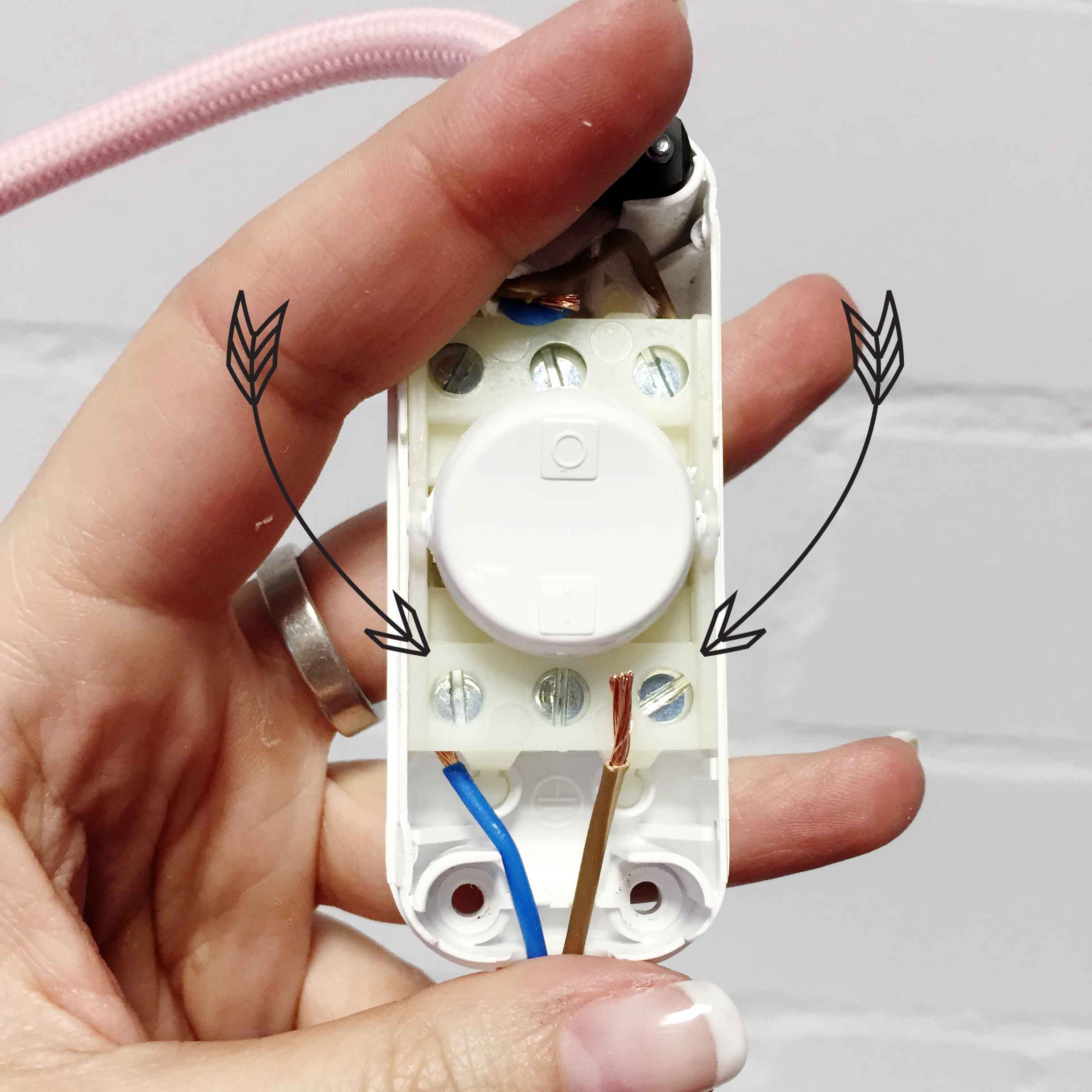

Hier seht ihr, dass ich das schwarze Plastikteil mit den beiden Schrauben entfernt habe und die äußeren kleinen Schrauben (siehe Pfeile) werden gelockert, da dort die Kabel reinkommen. Die mittlere Öffnung bleibt bei mir wieder leer, da ich das Endungskabel gekappt habe. Auch ist es wieder egal, ob das blaue oder das braune Kabel rechts oder links hinkommt. Die Kabel in die Öffnungen stecken und festdrehen.

Lampe13

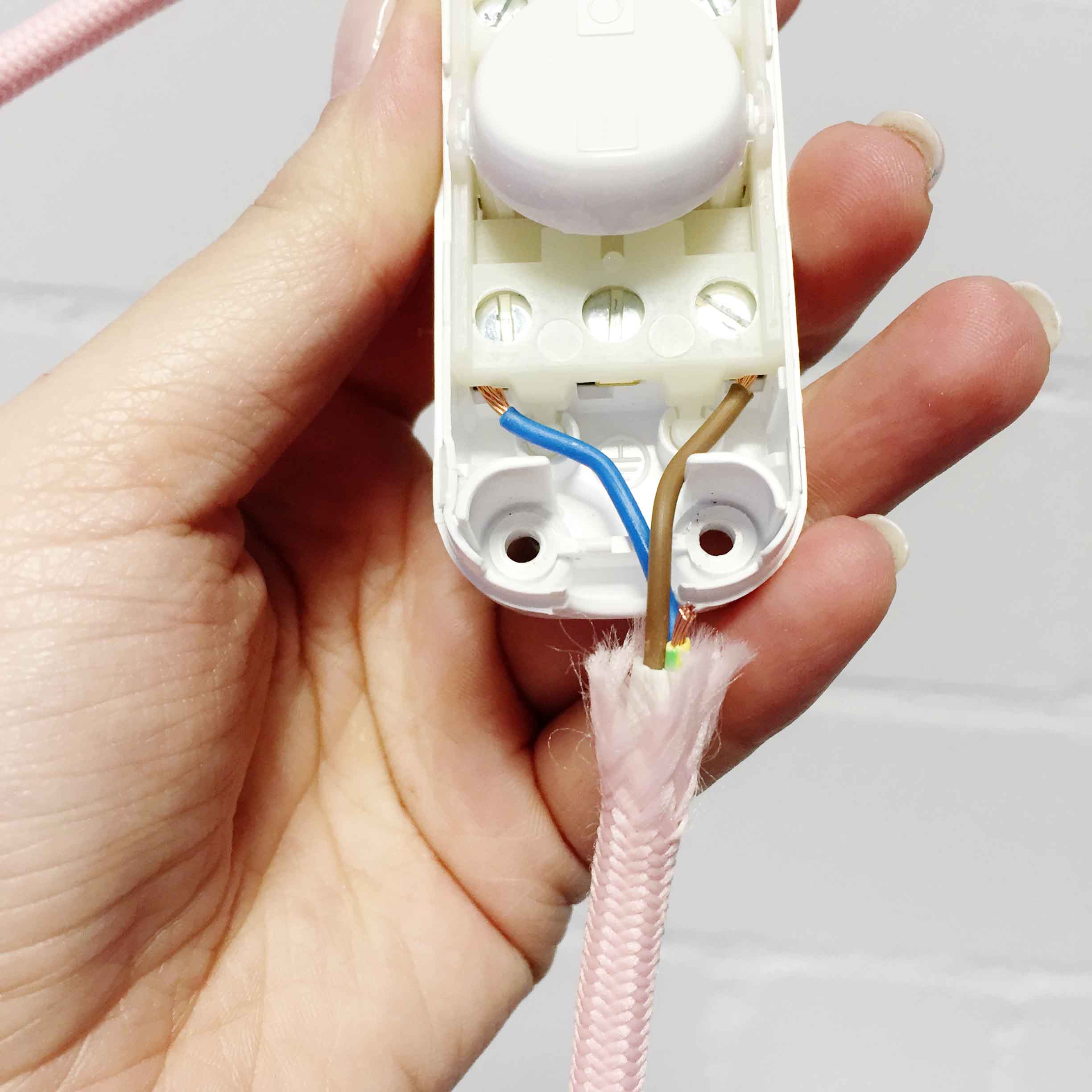

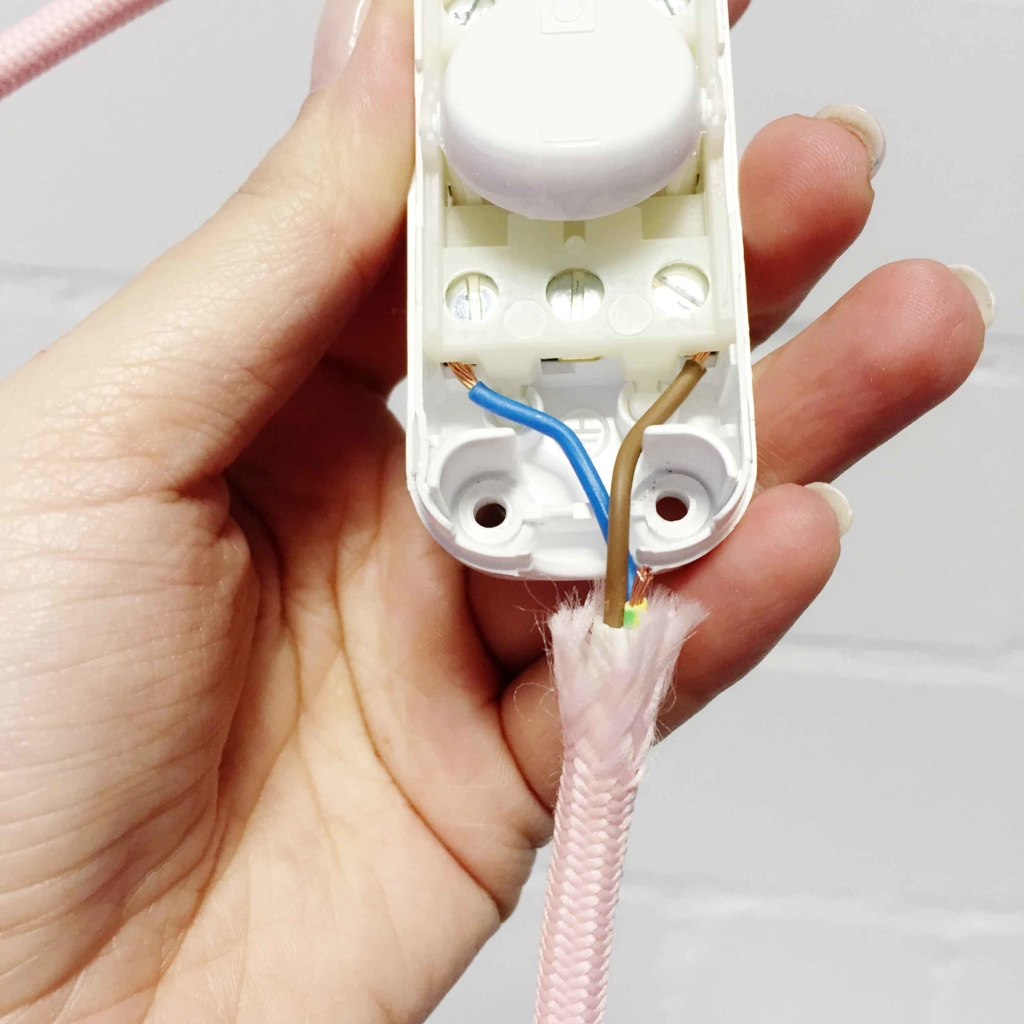

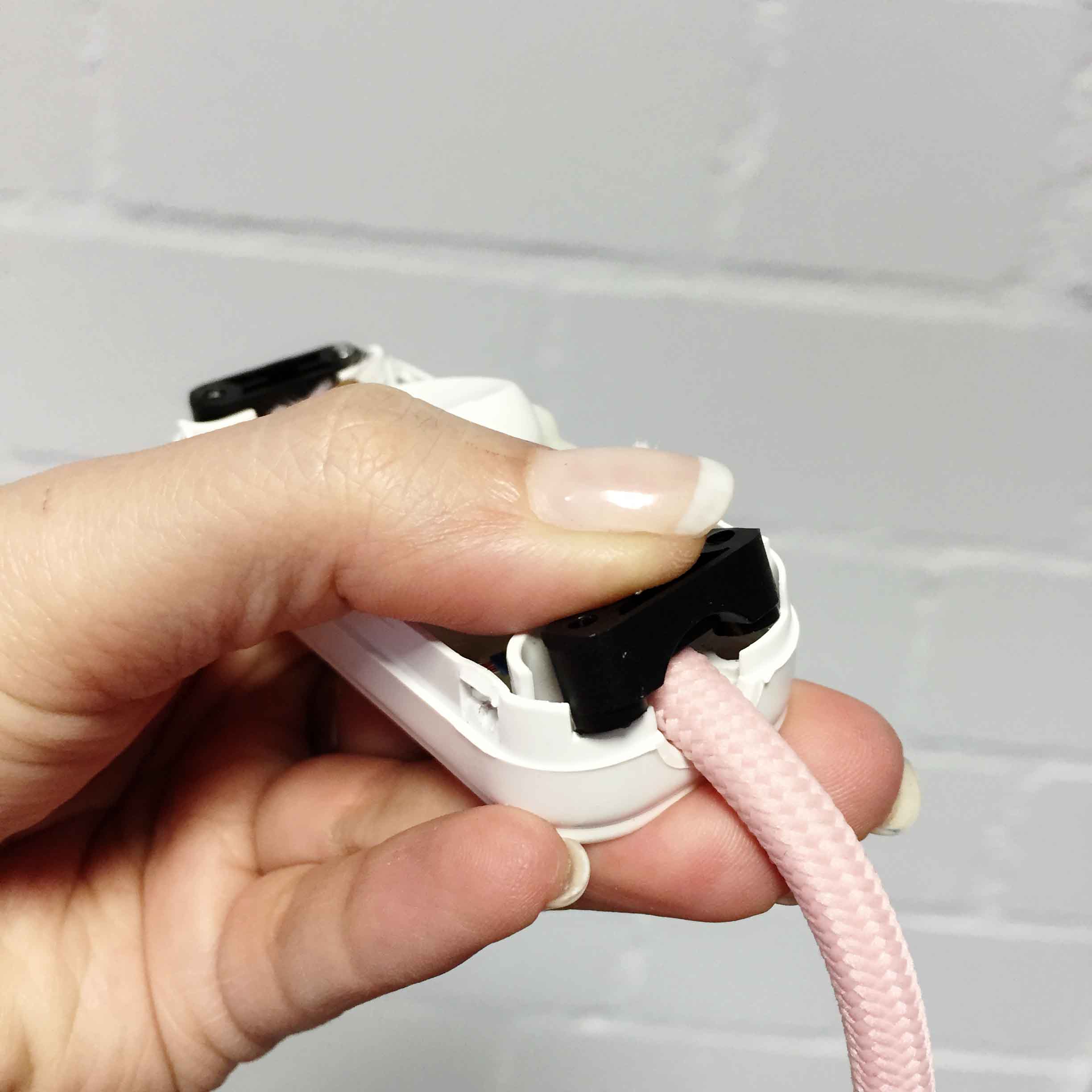

Lampe14Das Textilkabel etwas reinquetschen, das schwarze Plastikteil wieder drauf setzen und die Schrauben festziehen.

Lampe15

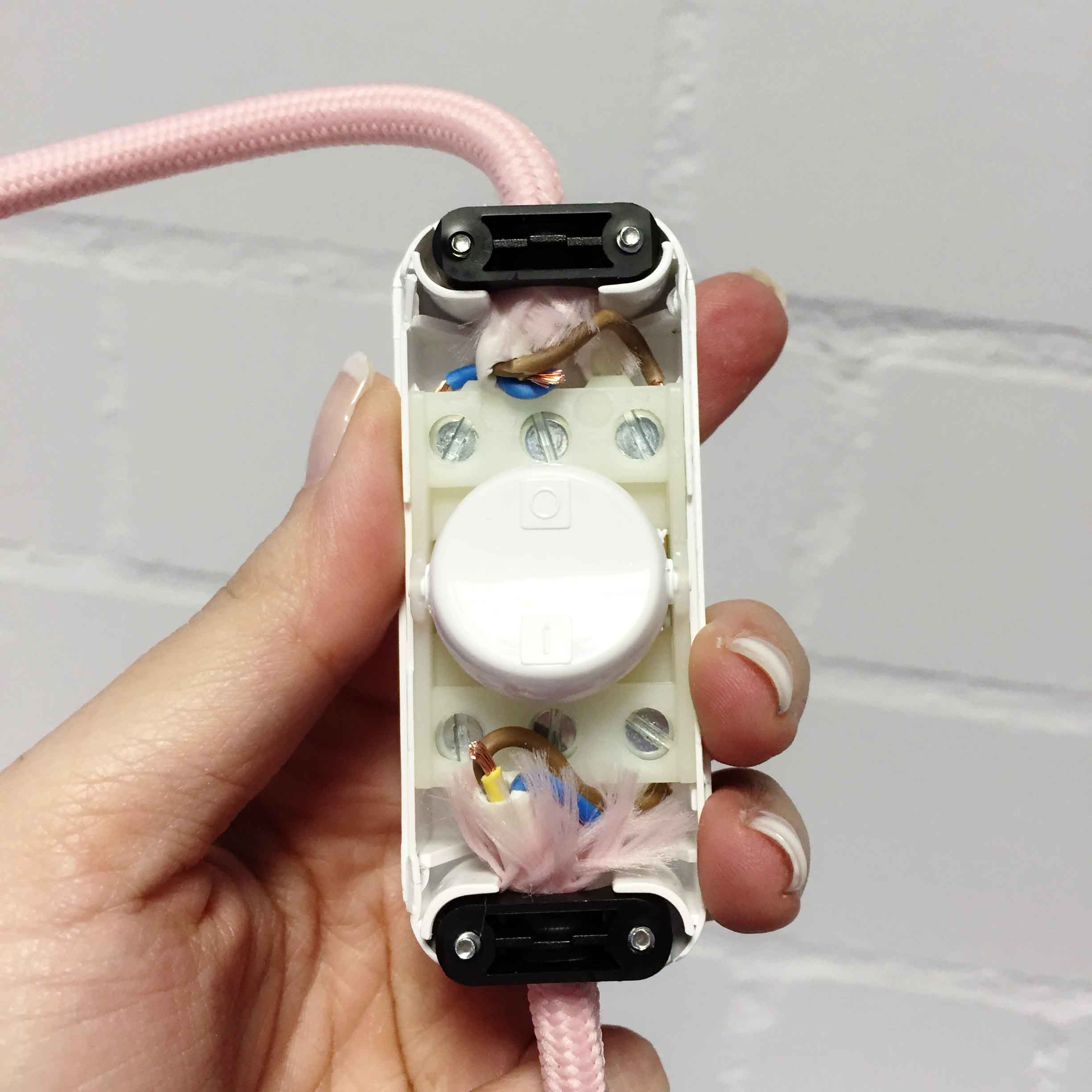

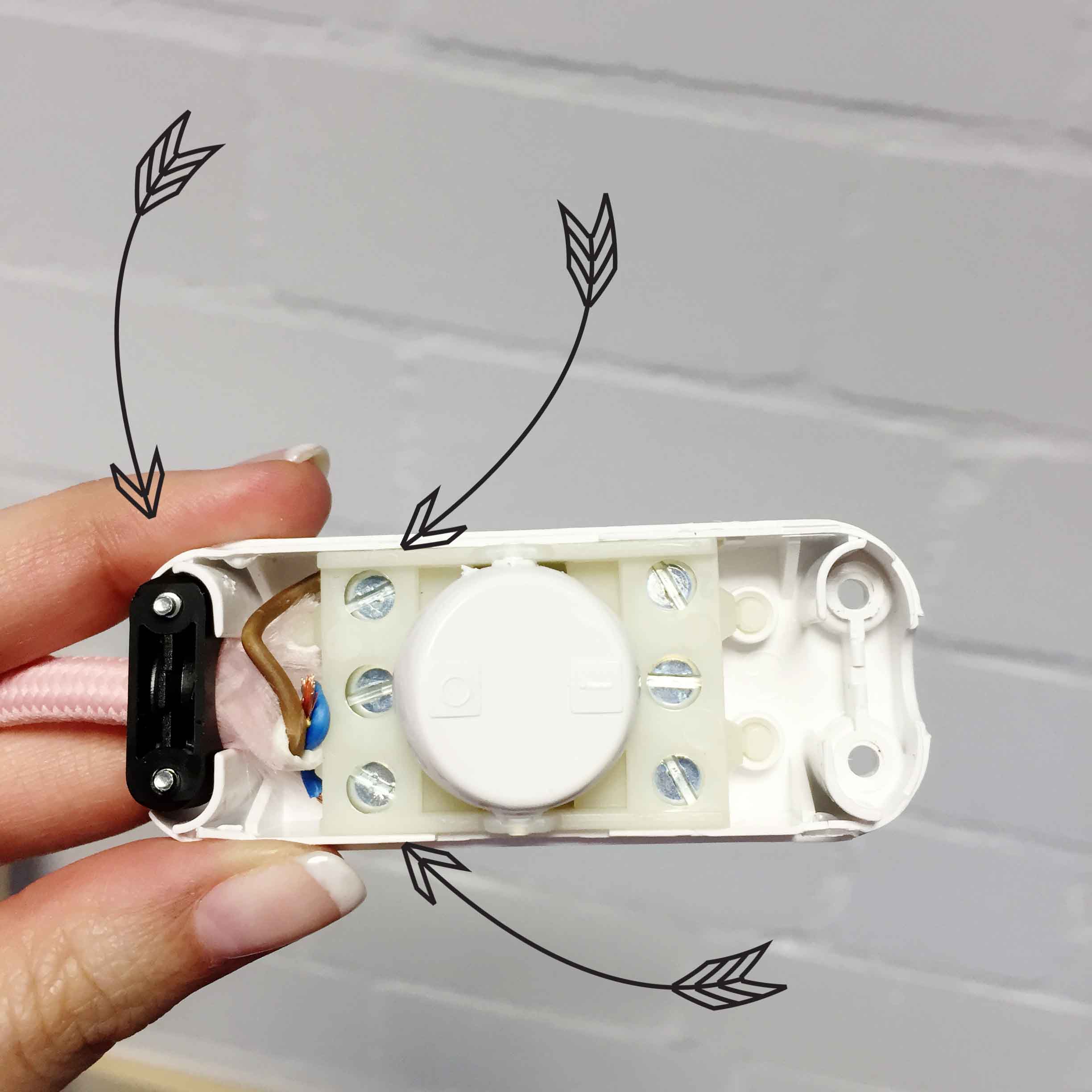

Hier sieht man noch mal, wo die Kabel drinnen sind. Mit der anderen Seite genau so verfahren und die Abdeckung wieder drauf stecken.

Lampe12
Lampe16

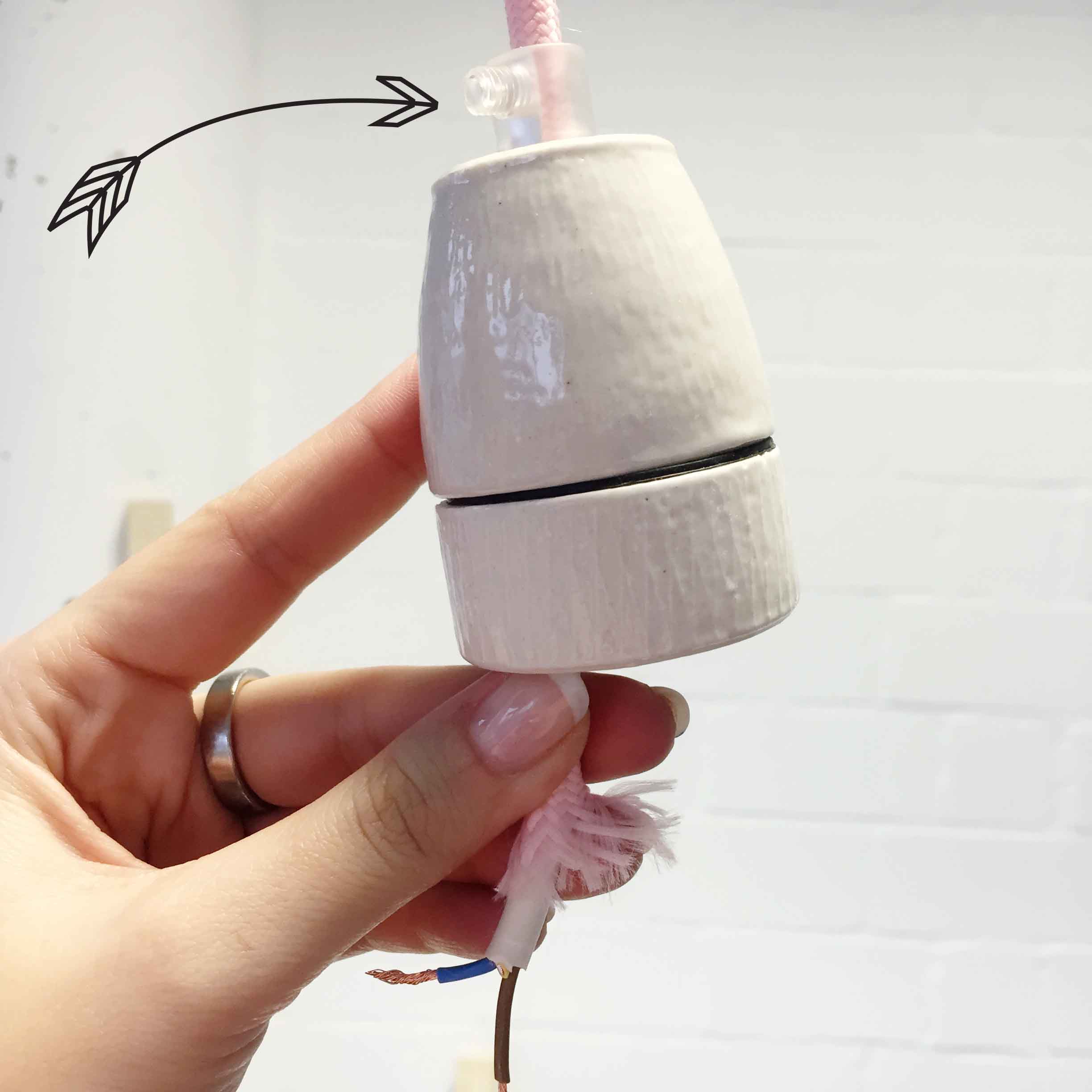

Bei der Lampenfassung verfahrt ihr genau so. Hier hat der PC leider die Bilder gefressen ;) Aber das Prinzip ist genau das selbe. Solltet ihr die Lampe nachbauen, wird das Textilkabel oben durch die Löcher des Holz gezogen, bevor ihr die Lampenfassung anbringt und auch der Lampenschirm wird vorher drauf gesteckt. Sonst passt der Lampenschirm nicht über die Fassung… Ratet mal woher ich das weiß ;) Wichtig ist bei der Lampenfassung, dass die kleine durchsichtige Plastikschraube am Ende festgezogen wird, damit die Fassung nicht an dem Kabel “zieht”. Diese Fassung aus dem Textilkabel Lampen Set  ist übrigens aus Porzellan und eigentlich ein bisschen zu schade für dieses Projekt, da man sie gar nicht sieht :) Vielleicht tausche ist sie bei der nächsten Lampe einfach aus, sodass man sie doch noch irgendwo sieht.

Lampe17

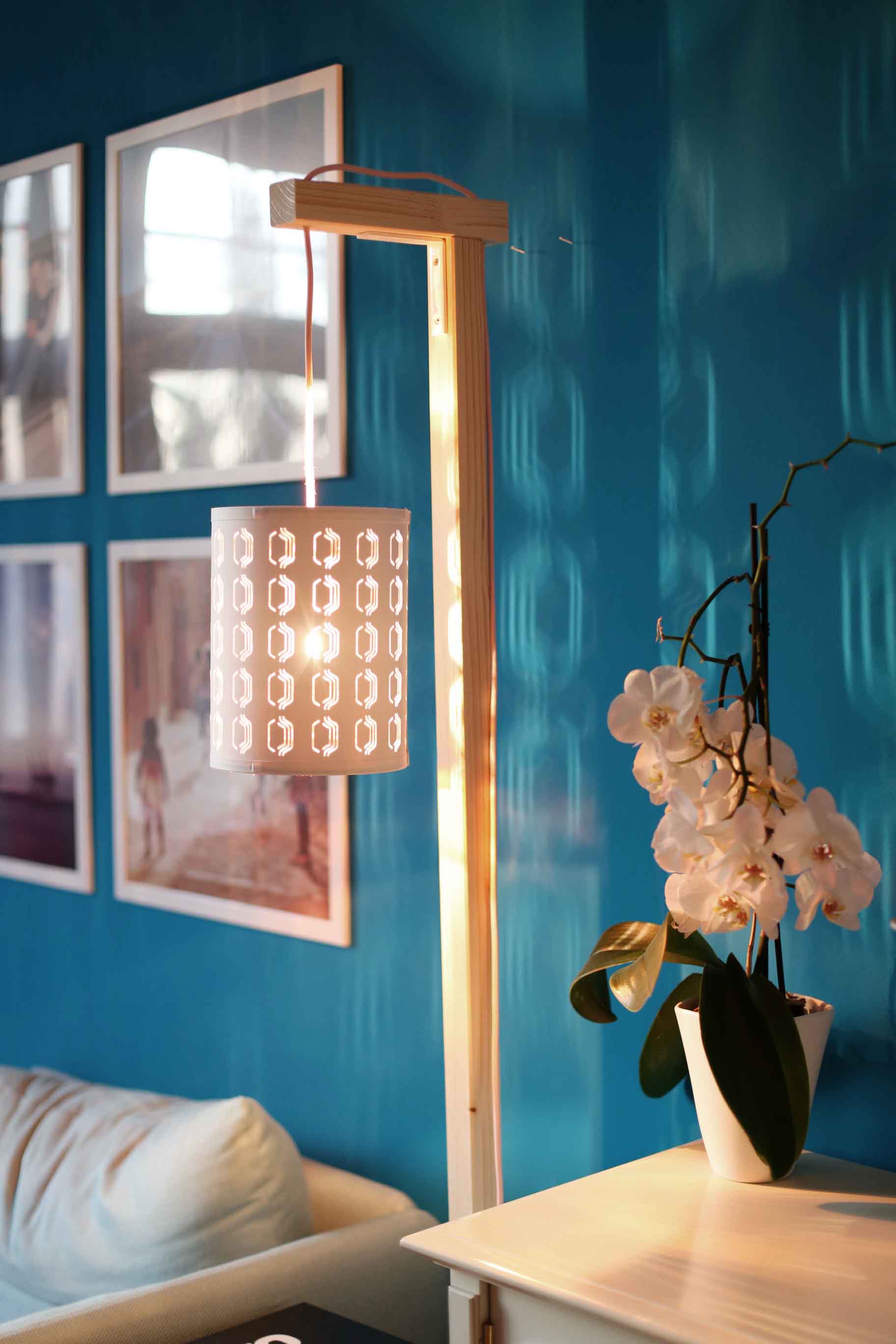

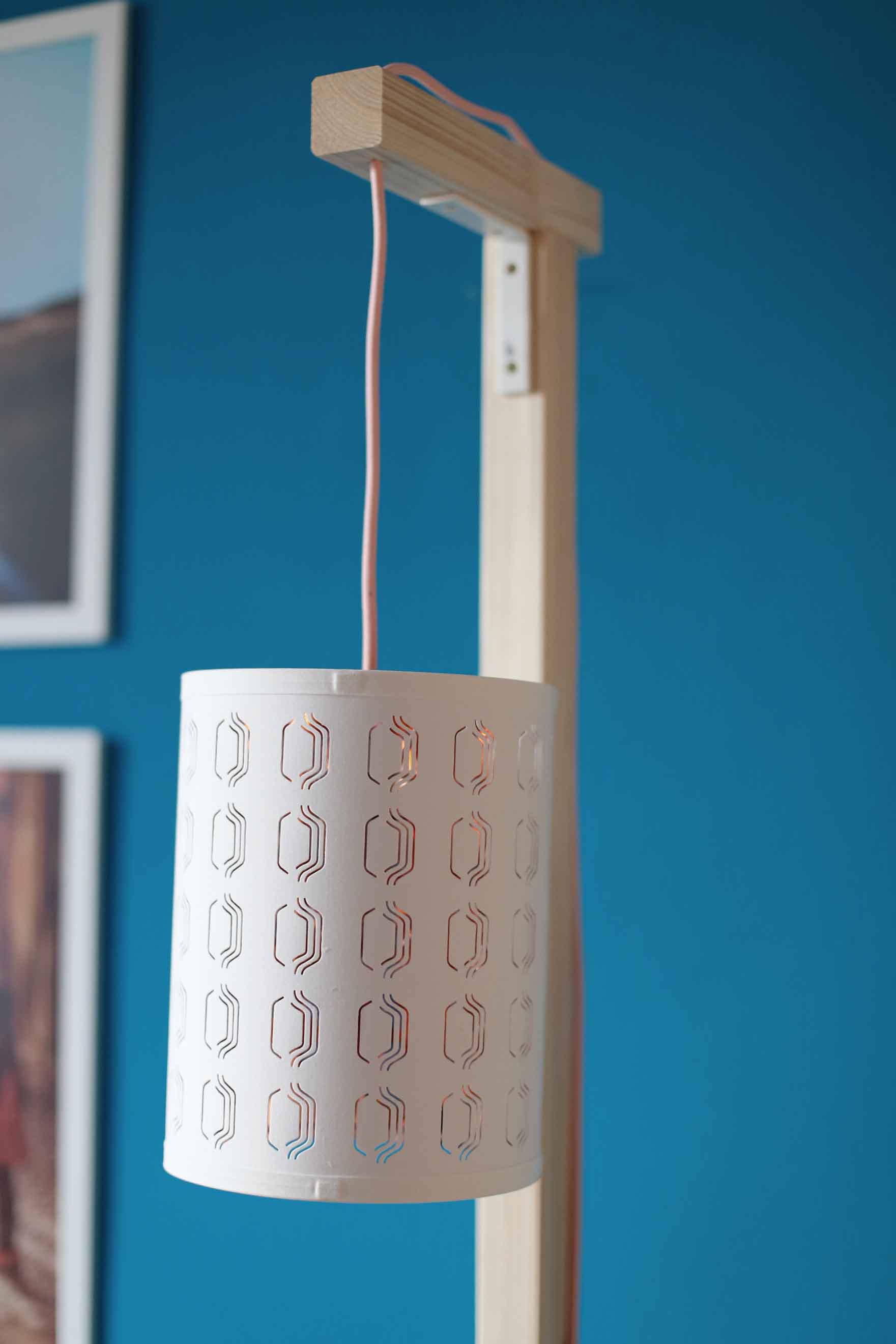

Fertig ist die Lampe :)

IMG_2873

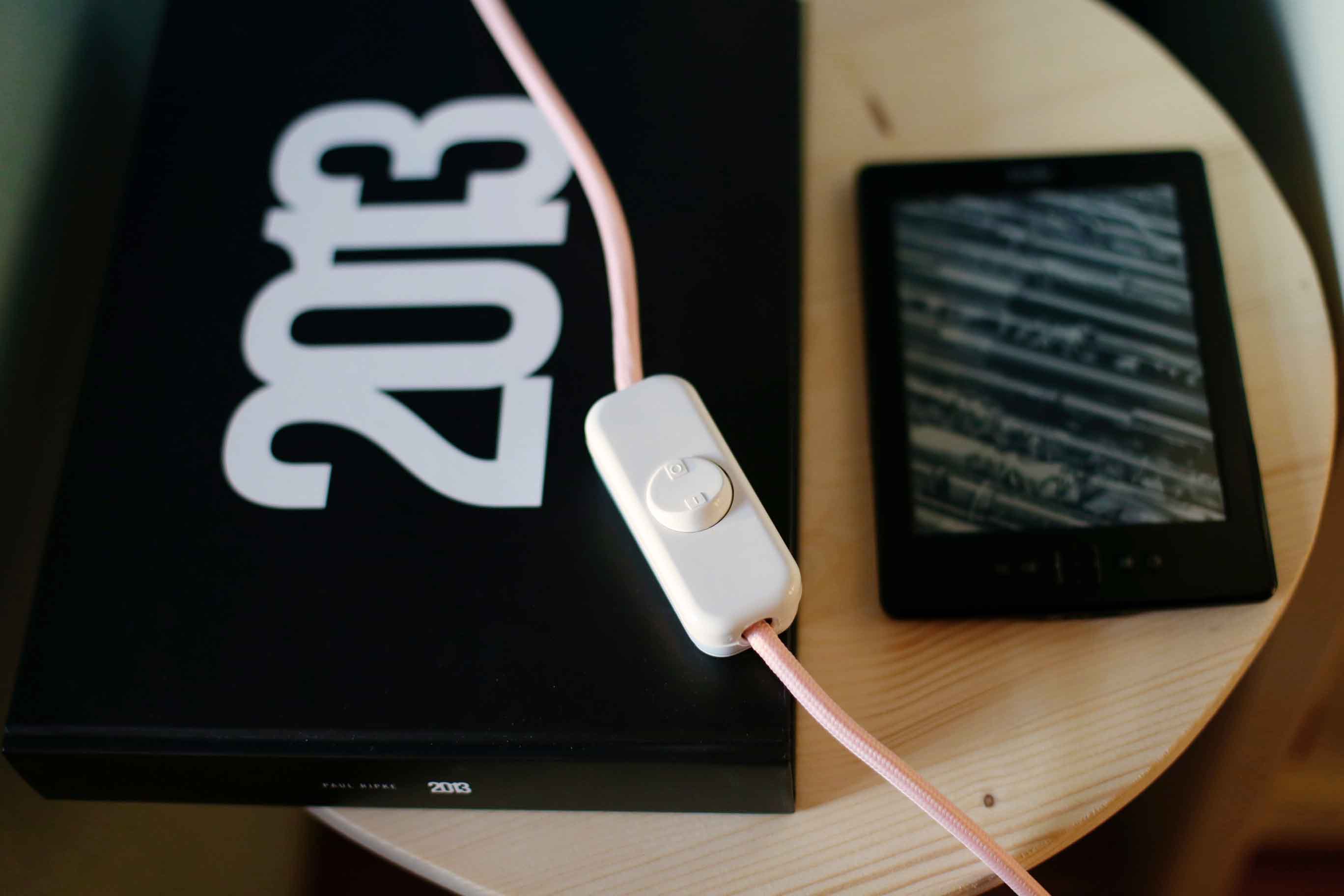

IMG_2823

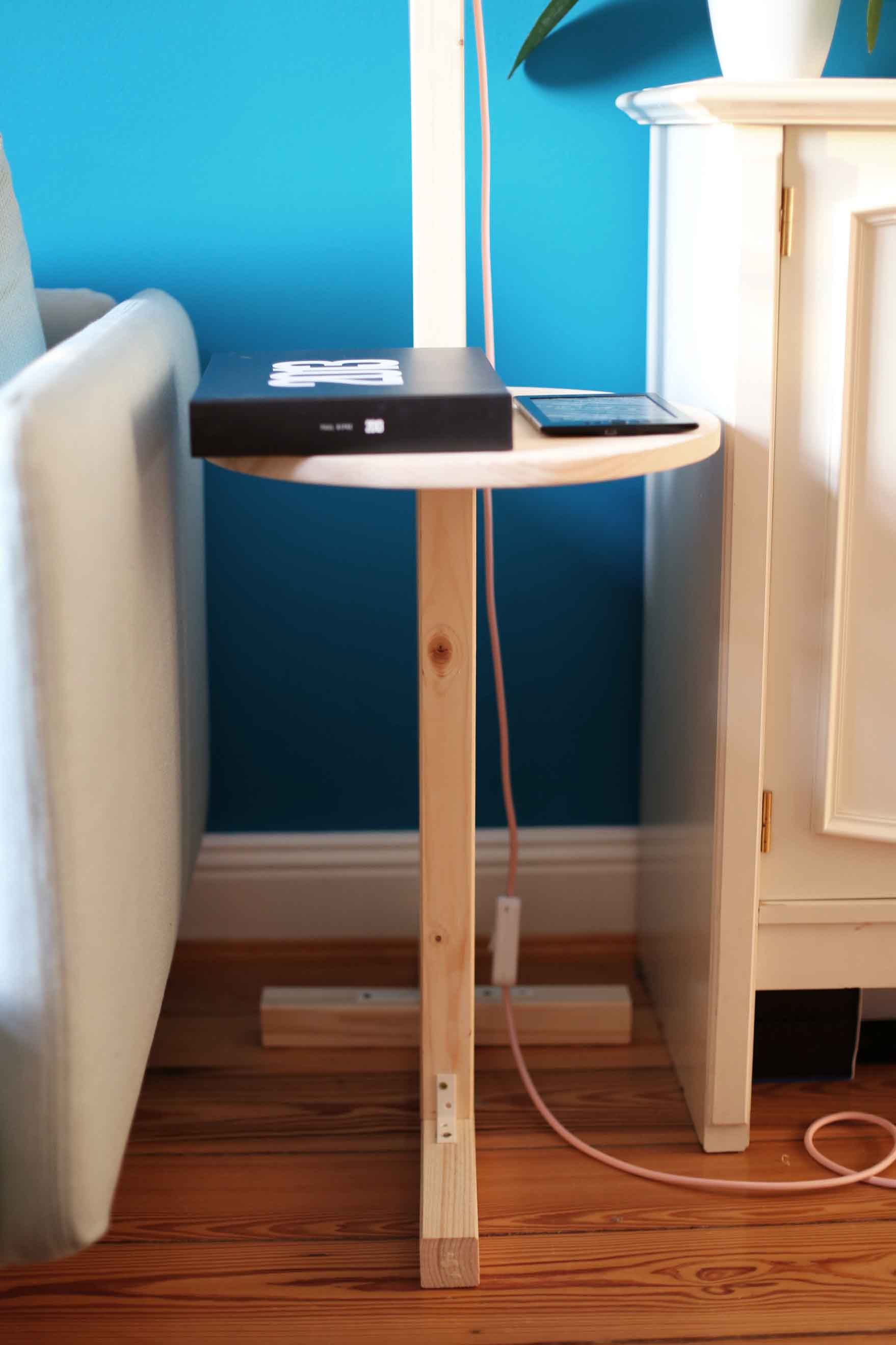

IMG_2824

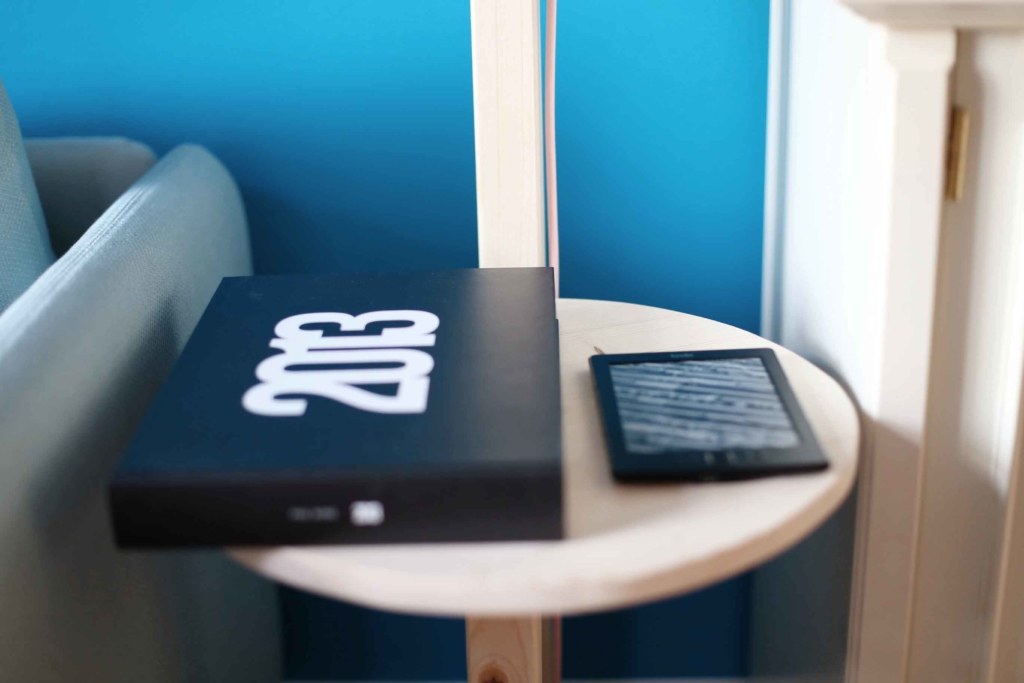

Noch steht sie in meiner Wohnung, aber schon in 6 Wochen kriegt sie einen neuen Platz in unserer neuen Wohnung, dann steht endlich der Umzug an, yeah! :)

Ich gestehe, ich bin etwas stolz auf die Lampe und finde, dass der Lampenschirm von Ikea perfekt zu der Form des Gestells passt – viel besser als das Original ;)

Vielen Dank an die Kabelscheune für das Textilkabel, ich bin jetzt wirklich süchtig und überlege mir schon, wo ich demnächst noch mehr von den Textilkabeln verwenden kann. Ich hätte so gerne noch eins in dunkelblau… und schwarzweiß… und… naja wie das immer so ist :)

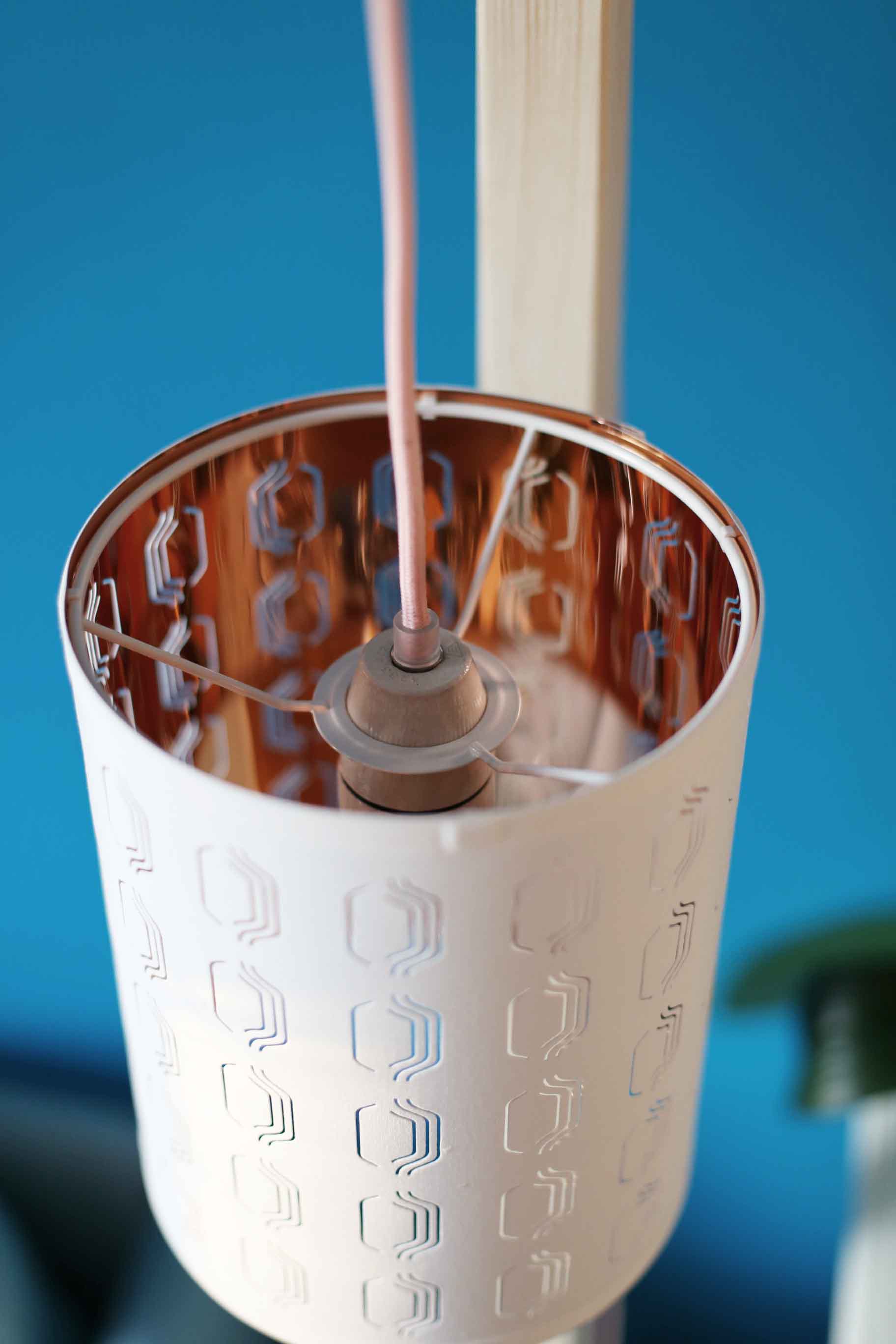

IMG_2846
IMG_2848
IMG_2861

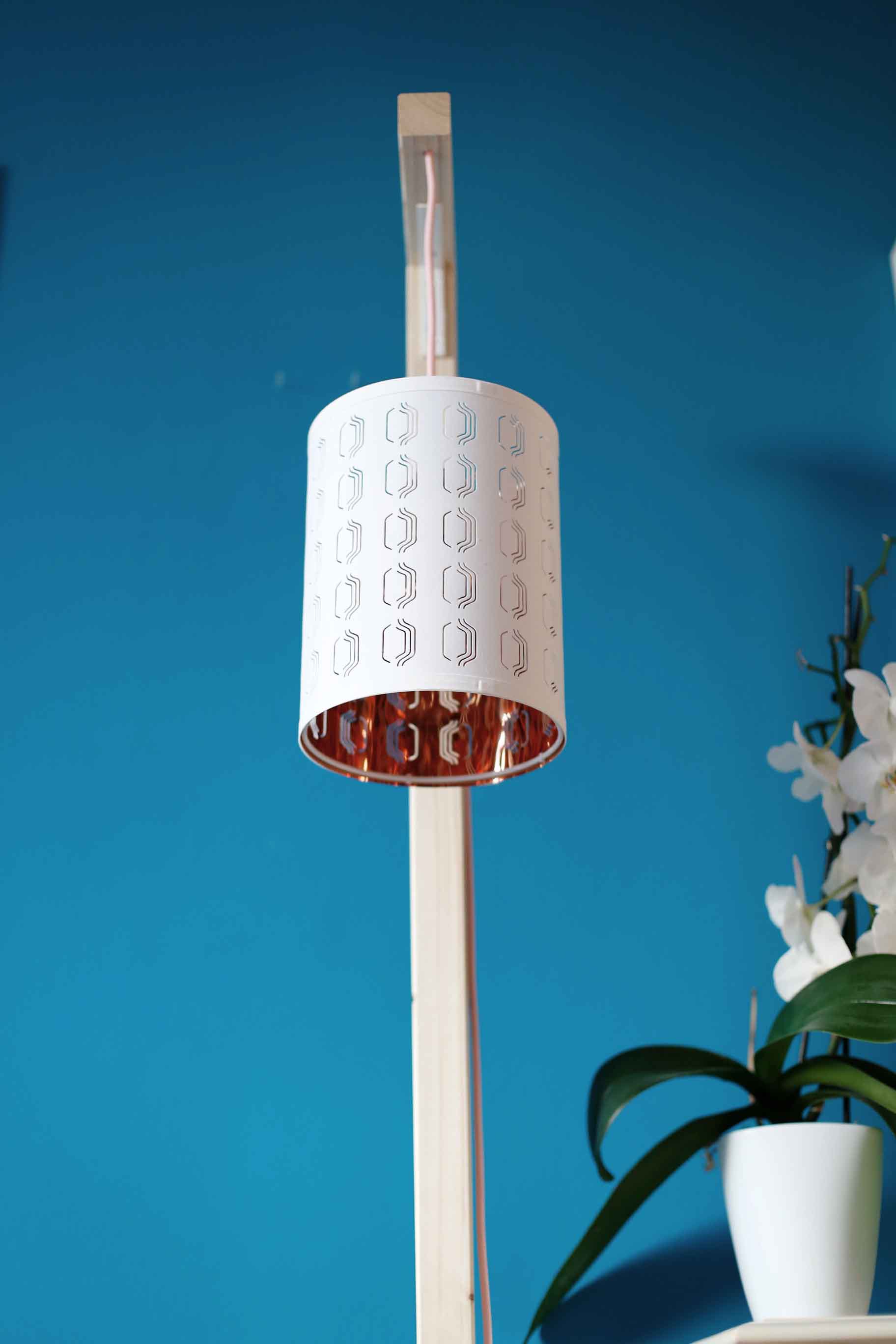

IMG_2867

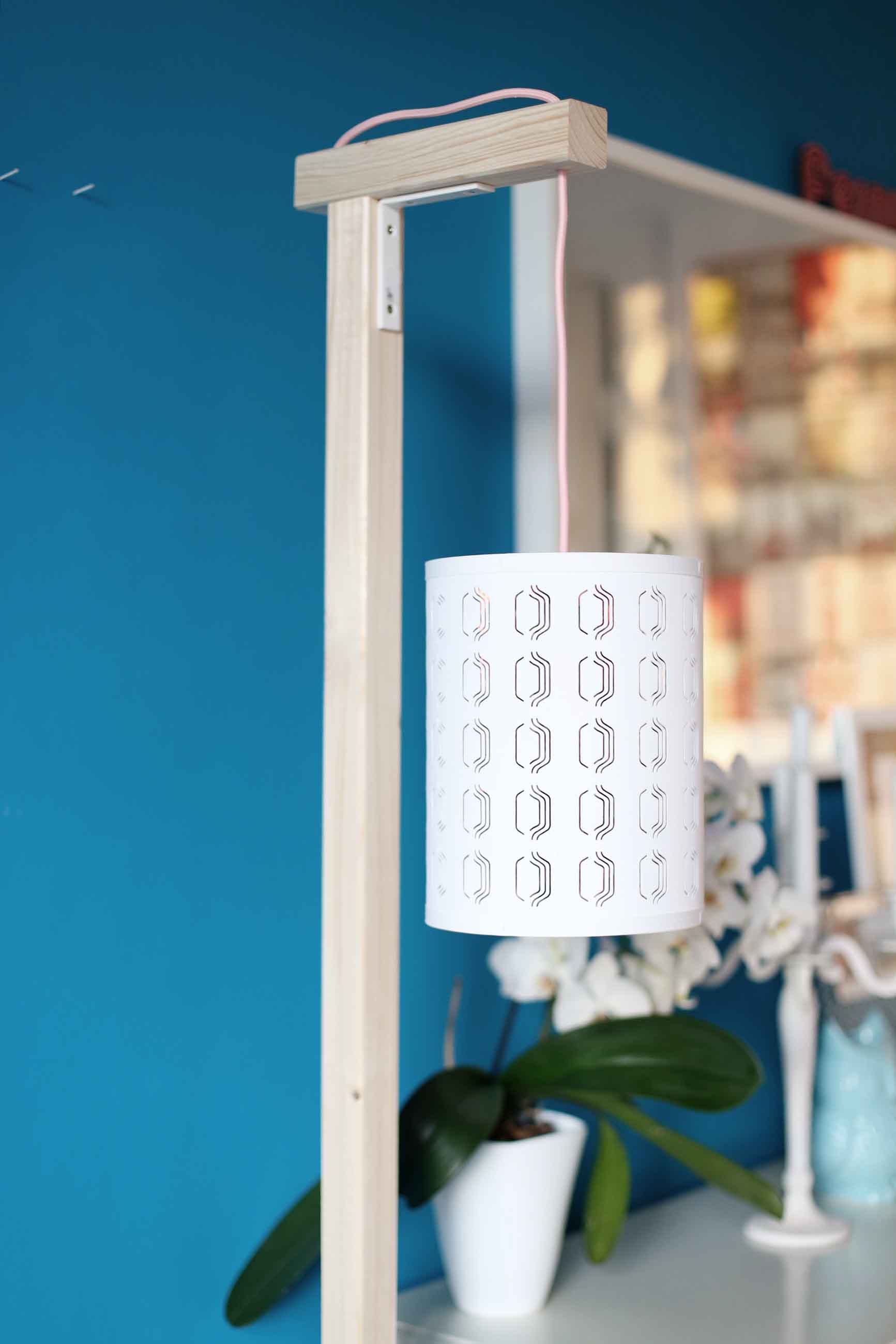

IMG_2872

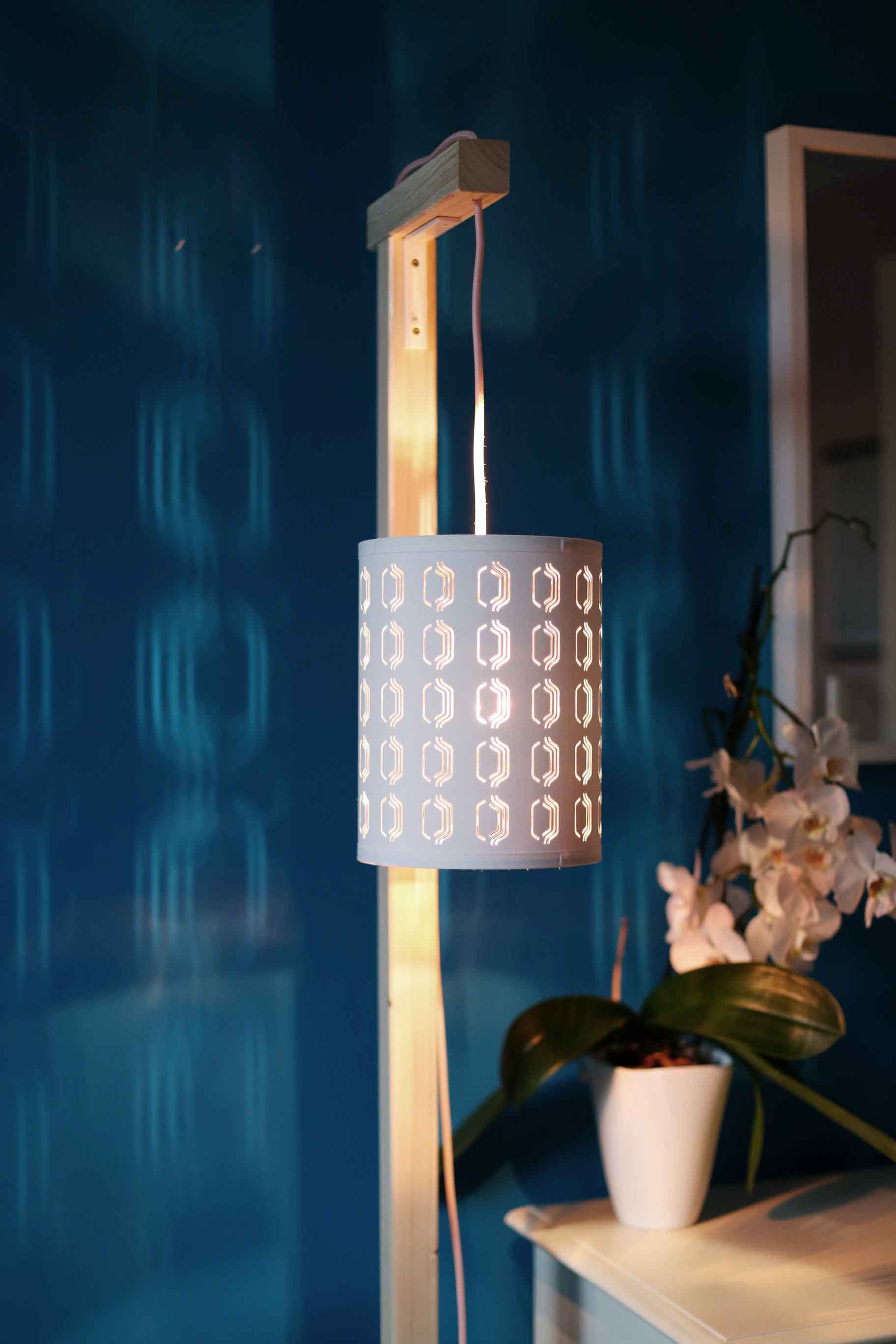

IMG_2889

IMG_2901

Ich hoffe, ihr habt es bis hierhin geschafft :)

Habt noch einen tollen Tag!

Liebste Grüße, Ricarda
